Magnum 12 kW

12 kW öppen radar. Finns med både 4 eller 6-fots antenn. Kraftfull magnetronradar med upp till 96 NM räckvidd. Det självklara valet för tävlingsfiskare och kaptener i yrkessjöfart.

Produktalternativ
Magnum 12 kW
Kraftfull radar med öppen antenn

Kraftfull radar med öppen antenn

Magnum 12 kW är vår kraftfullaste Magnum-radar med öppen antenn. Magnum 12 kW finns med öppen antenn på 4 eller 6 fot och är vad yrkesfolk och offshore-entusiaster väljer.

Välj modellen på 4-fot för en kompakt radar med hög prestanda eller ta del av fördelarna med utökad räckvidd och förbättrad målupplösning med antennen på 6-fot.

Magnum 12 kW, modeller

Magnum 12 kW radarsystem finns tillgängliga med en 4 eller 6 fots öppen antenn

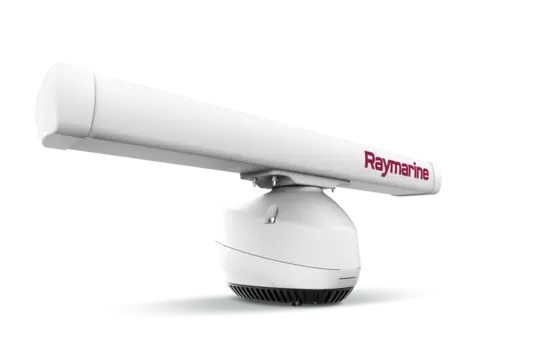

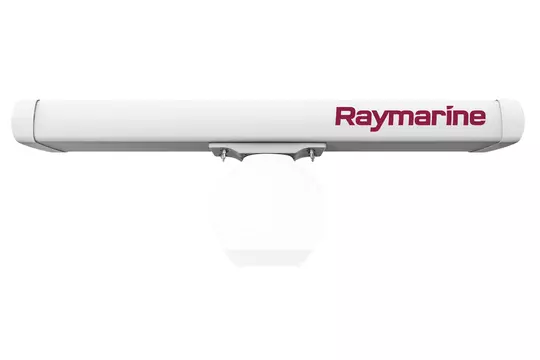

Magnum 12 kW, paket med radar på 4 fot

SKU: T70412

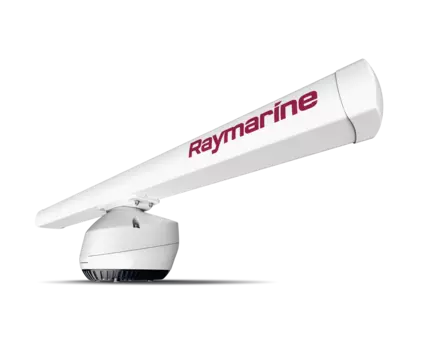

Magnum 12 kW, paket med radar på 4 fot
  • Antenn på 4 fot och piedestal ingår

  • 15 meter kabelsats ingår

  • Spänningsomvandlare VCM100 ingår

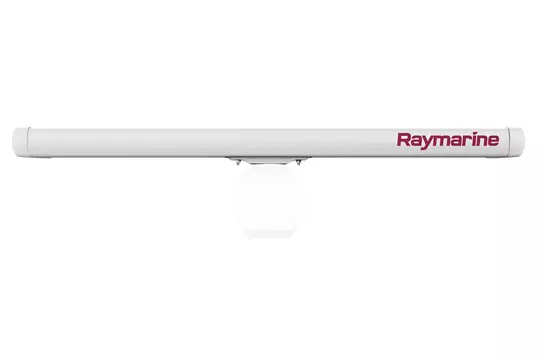

Magnum 12 kW, paket med radar på 6 fot

SKU: T70414
Magnum 12 kW, paket med radar på 6 fot
  • Antenn på 6 fot och piedestal ingår

  • 15 meter kabelsats ingår

  • Spänningsomvandlare VCM100 ingår

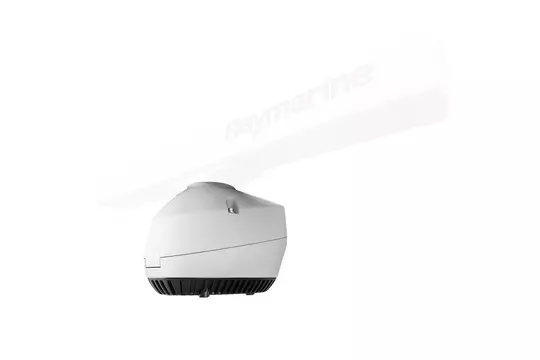

12 kW Magnum-piedestal med VCM100

SKU: E70487
12 kW Magnum-piedestal med VCM100
  • Endast piedestal

  • Spänningsomvandlare VCM100 ingår

Endast Magnum 4 fot, öppen.

SKU: E70490
Endast Magnum 4 fot, öppen.
  • Antenn, 4 fot, endast

Magnum 6 fots antenn endast

SKU: E70491
Magnum 6 fots antenn endast
  • Antenn, 6 fot, endast

Magnum 12 kW, resurser

Ström
Strömförbrukning

Typiskt: <110 W

Strömförbrukning

Standby: <30 W

Strömförbrukning

Viloläge: <1,2 W

Nominell spänning

Med VCM100: 12/24 V likström

Driftspänning

Med VCM100: 10,8 V likström till 31,2 V likström

Överensstämmelse
Standarder

USA: 47CFR FCC del 2 och del 80 Godkännandeintyg, Kanada: RSS138 Iss. 1 intyg om tekniskt godkännande, EU och EFTA: Radioutrustningsdirektiv 2014/53/EU-utlåtande, Australien/Nya Zeeland: ACMA-försäkran om överensstämmelsenivå 3

Omgivning
Relativ luftfuktighet

Upp till 95 % vid 35 °C (95 °F)

Klassificering av vattentäthet

IPx6

Max vindhastighet

85 knop

Drifttemperatur

-25 °C till +55 °C

Radar
Max räckvidd

72 nautiska mil

Lobvinkel (horisontellt)

Antenn 4 fot: 1,85° (nominell)

Antenn 6 fot: 1,15° (nominell)

Toppeffekt ut

4 kW

Standby

Magnetronvärmare: PÅ, magnetronstyrning: PÅ, alla andra tjänster: AV

Polarisering

Horisontell

Sändningsfrekvens

9 405 MHz ±20 MHz

Uppvärmningstid

75 sekunder

Lobvinkel (vertikalt)

25° (nominellt)

Rotationshastighet

24 RPM / 48 RPM

Standby till sändning

2,5 sekunder

Tekniska data
Mått

Höjd (inklusive antenn): 430 mm, längd: 409 mm, bredd: 314 mm

Mått

Antenn 4 fot: 1 306 mm (51,4 tum)

Antenn 6 fot: 1 918 mm (75,7 tum)

Vikt

29 kg (63,93 lbs)

Kompatibilitet
Axiom 2 XL - modellerna 16", 19", 22" och 24"

Ja

Axiom 2 Pro - 9", 12" och 16" RVM- och S-varianter

Ja

Axiom+ - 7", 9" och 12" RV och kartplottervarianter

Ja

Element - 7", 9" och 12" HV- och S-varianter

Nej

Axiom XL - modellerna 16", 19", 22" och 24"

Ja

Axiom Pro - 9", 12" och 16" RVX- och S-varianter

Ja

Axiom - 7", 9" och 12" RV och kartplottervarianter

Ja

gS-Serien - gS95, gS125 och gS165

Ja

eS-Serien - eS95, eS97, eS98, eS125, eS127, eS128, eS165

Ja

e-Serien - e7, e7D, e95, e97, e125, e127, e165

Ja

c-Serien - c95, c97, c125, c127

Ja

a-Serien - a75, a77, a78, a95, a97, a98, a125, a127, a128

Ja

E-Serien Widescreen med bredbild - E90W, E120W, E140W

Ja

C-Serien Widescreen med bredbild C90W, C120W, C140W

Ja

G-Serien Klassisk - GPM400

Ja

E-Serien Klassisk - E80, E120

Ja

C-Serien Klassisk C70, C80, C120

Nej1

Anmärkningar

1 - C-Serien Klassisk kartplotterdisplayer är endast kompatibla med analoga radarskannrar, utgått.

Magnum-radarn finns tillgänglig med en sändareffekt på antingen 4 kW eller 12 kW. Uteffekten från 4 kW är utmärkt för kollisionsundvikande, kustnavigering och väderdetektering med lång räckvidd. 12 kW ger en betydligt högre uteffekt, vilket gör att radarn bättre kan upptäcka och följa små, svaga och avlägsna mål. 12 kW-alternativet är extremt populärt bland kust- och havsfiskare för dess förmåga att hitta fåglar på långa avstånd. 12 kW-versionen är också ett utmärkt val för båtar som färdas långt ut till havs eller som regelbundet arbetar i hög sjö eller dåligt väder.

Magnum-radarn med en 4 kW-sändare har en maximal räckvidd på 72 nautiska mil. 12 kW-modellerna har en maximal räckvidd på 96 nautiska mil. Som med alla radaranläggningar är det avstånd på vilket du kan upptäcka och spåra mål relaterat till scannerns höjd över vattenlinjen och höjden på det mål som spåras.

Alla Magnum radarmodeller levereras som standard med Bird Mode, som optimerar radarns transceiver för att upptäcka sjöfågelaktivitet.

Alla radarsystem sänder ut elektromagnetisk energi i mikrovågsfrekvenser som kan vara skadliga, särskilt för ögonen. Av säkerhetsskäl rekommenderar vi att en radar installeras ovanför huvudhöjd, utom räckhåll för personal och passagerare.

Radar skannrar bör monteras så högt som möjligt över vattenlinjen. Radar fungerar som en enhet med siktlinje, så en hög monteringsposition ger bättre prestanda på lång räckvidd. Det är också bäst att montera radarn ovanför besättningens och passagerarnas huvudnivå för att undvika mekaniska risker och minimera exponeringen för elektromagnetisk strålning.

Kraven för installation och drift av Raymarine radar kan vara föremål för individuell licensiering av utrustning, operatör eller fartyg. Vi rekommenderar starkt att du kontrollerar kraven från licensmyndigheten i din nationella administration. Din lokala Raymarine återförsäljare kan också ge råd om lokala och nationella licenskrav.

Raymarines radarsystem är idealiska för användning på floder och inre vattenvägar tack vare sina utmärkta egenskaper för måldetektering på lång och kort räckvidd. Radar scope kan också presenteras i en head-up-presentation med 1/3 eller 2/3 offset som ger radar operatören maximal sikt framåt i den här typen av vattenvägar.

I de flesta fall kräver installation av en ny radar skanner att radar skannerns anslutningskabel byts ut, men det finns undantag från detta. Raymarine erbjuder t.ex. en adapterkabel (A80308) som gör det möjligt för en Quantum eller Quantum 2 Radar att använda anslutningskabeln från en digital eller HD-digital radar skanner. Andra alternativ kan vara tillgängliga. Kontakta din Raymarine-installatör eller tekniska support för information om alternativ.

I de flesta fall passar nya Raymarine-skannrar på fästen där det tidigare suttit en annan Raymarine radarskanner. Monteringsmönstret för radarskannrar har varit standardiserat i många år. Det kan finnas mekaniska undantag från detta om man byter från en radomskanner till en open-array på grund av den större fysiska storleken och vikten.

Raymarine radar är utmärkta verktyg för att övervaka vädret. De kan lätt upptäcka regnbyar, åskväder och annan atmosfärisk nederbörd på långa avstånd. Genom att upptäcka och följa vädret på långa avstånd kan du undvika hårt väder och göra din tid på vattnet säkrare och roligare.

Radarskannrar av radom-typ monteras ofta på en segelbåts huvudmast eller fockmast med hjälp av ett specialdesignat mastfäste. Fästet nitas eller bultas vanligtvis fast i masten och erbjuder en säker monteringspunkt med utmärkt siktlinje för radar. Valfria skydd finns normalt tillgängliga för att vid behov ge skannern extra skydd mot slag från segel eller rigg. Dessa fästen erbjuds av Raymarine och från tredje parter som Edson, Questus, ScanStrut och SeaView

Raymarine radarskannrar levereras med en 2-års standardgaranti som täcker både delar och arbete. Om du registrerar din nyinköpta radar på Raymarine.com inom 90 dagar efter köpet förlängs din garanti till 3 år utan extra kostnad.

De flesta marina radarskannrar är avsedda att användas med kartplottrar eller multifunktionsdisplayer från samma tillverkare, med några små undantag. Raymarines Quantum radar är kompatibel med navigationssystemet Orca Core 2 samt The Q Experience Q2 Display.

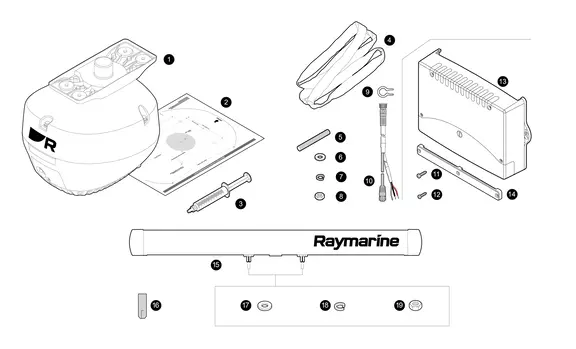

What's in the box illustration
Vad finns i förpackningen?

Följande delar ingår i leveransen av en Magnum 12 kW-radar.

1

Piedestal

2

Dokumentation

3

Gängpasta

4

Lyftsele

5

Stift, 4 st.

6

Släta brickor, 4 st.

7

Fjäderbrickor, 4 st.

8

Muttrar, 8 st.

9

Åtdragningsverktyg för kabeln

10

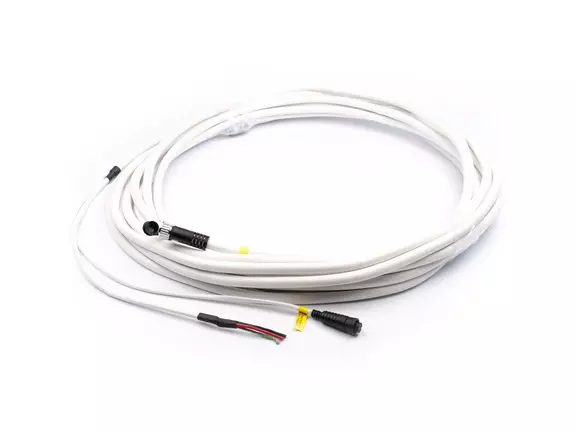

Radar-RayNet och strömkabel (15 m 49,21 fot)

11

VCM100 monteringsskruvar, 2 st.

12

Skruv för VCM100 kabelklämma, 3 st.

13

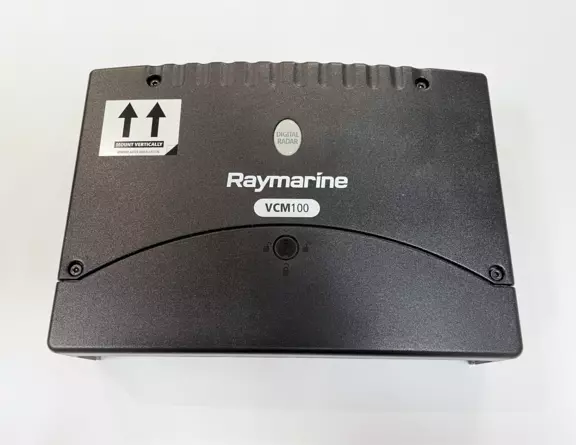

Spänningsomvandlare VCM100

14

VCM100 Kabelklämma

15

Antenn (4 eller 6 fot)

16

Gängade inriktningsguider, 4 st.

17

Slät bricka, 4 st.

18

Fjäderbrickor, 4 st.

19

Muttrar, 4 st.


Manual
Ladda ner manual

Ladda ner handböcker för din Magnum 12 kW-radar, försäkran om överensstämmelse och monteringsmallar.

Software
Ladda ner programvara

Ladda ner den senaste programvaran för din Raymarine Magnum 12 kW-radar.
