    So wählen Sie den richtigen Autopilot-Hydraulikantrieb aus

    05 Oktober 2022

    So wählen Sie den richtigen Autopilot-Hydraulikantrieb aus

    Pumpengrößen und Lenkzylinderkapazitäten verstehen

    Autopilot-Antriebe für hydraulische Steuersysteme

    Raymarine Evolution-Piloten können mithilfe einer robusten Hydraulikpumpe, die der Kapazität des hydraulischen Steuersystems entspricht, an hydraulische Steuersysteme angeschlossen werden. Um die passende Autopilot-Pumpe für ein Steuersystem auszuwählen, müssen Sie das Volumen des Hydraulikzylinderkolbens Ihres Steuersystems kennen, der am Ruder von Innenbord-Motorbooten oder an der Antriebseinheit an einem Außenbordmotor zu finden ist. Das Volumen des Hydraulikzylinders wird in Kubikzoll oder Kubikzentimetern gemessen. Das Volumen Ihres Steuerzylinder sollte in Ihrer Dokumentation zum Steuersystem vorhanden sein. Verwenden Sie die folgende Tabelle, um zu ermitteln, welche Evolution Autopilot-Pumpe der Kapazität Ihres Steuerkolbens entspricht.

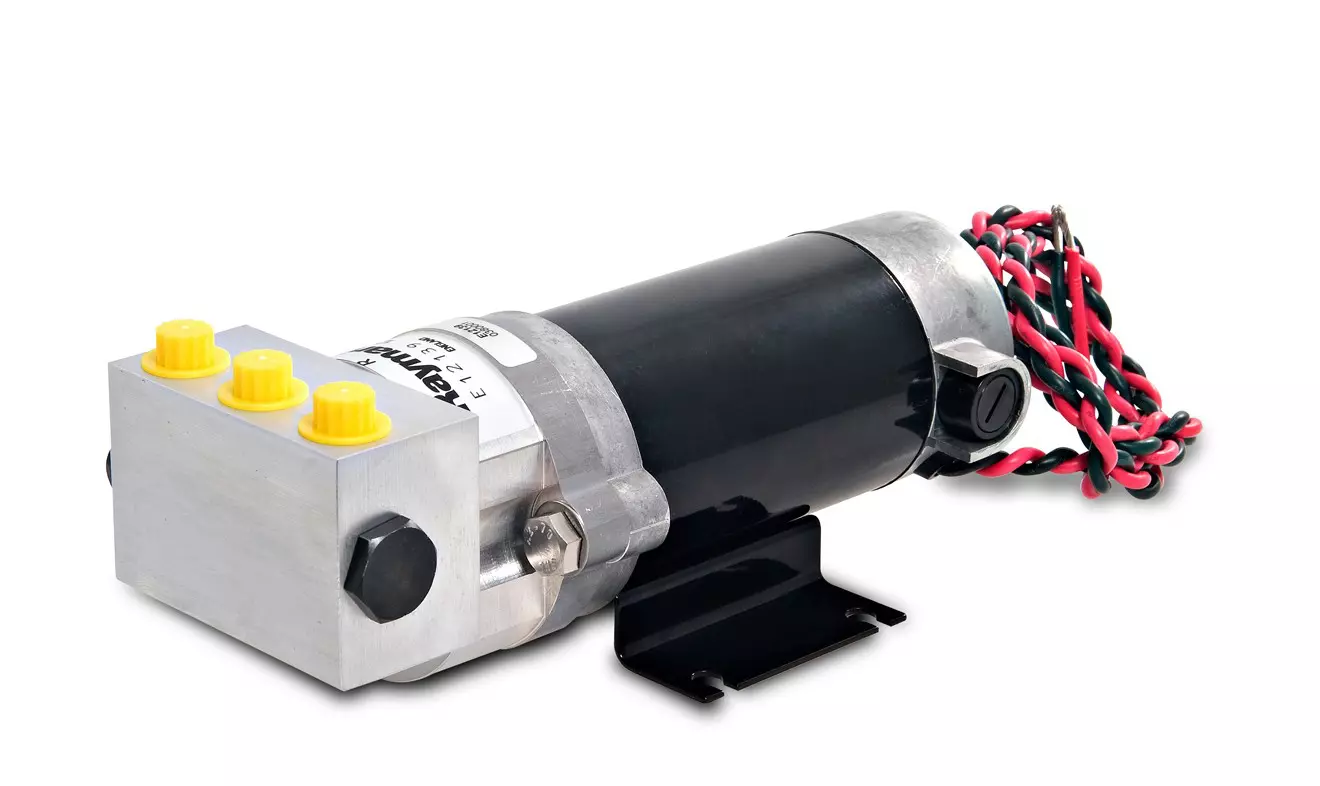

    Hydraulische Autopilot-Pumpe, Typ 0,5

    Leitfaden zur Steuerkolbenkapazität des Hydraulikantriebs

    Typ des Evolution-HydraulikantriebsTyp 0,5 Typ 1Typ 2Typ 3 Dauerbetrieb
    Unterstützte Steuerzylinderkapazität

    50 ccm - 110 ccm

    (3,1 Zoll3 - 6,7 Zoll3)

    80 ccm - 230 ccm

    (4,9 Zoll3 - 14 Zoll3)

    230 ccm - 350 ccm

    (14 Zoll3 - 21 Zoll3)

    350 ccm - 500 ccm

    (21 Zoll3 - 30,5 Zoll3)

    500 ccm - 1.200 ccm

    (30,5 Zoll3 - 73 Zoll3)

    Kompatible Evolution ACUACU-100

    ACU-150 (12 V)

    ACU-200 (24 V)

    		ACU-400ACU-400ACU-300


    Technische Tipps

    • Wenn Sie die Zylindergröße in der Dokumentation Ihres Steuersystems nicht finden können, können die Marke und die Modellnummer auf dem Zylinderkolben selbst finden. Wenn Sie die Modellnummer haben, verwenden Sie unsere Querverweistabelle für den Hydraulikzylinder, um zu bestimmen, welche Hydraulik-Autopilot-Pumpe mit dem hydraulischen Steuersystem Ihres Bootes kompatibel ist.
    • Ein autorisierter Raymarine-Händler ist am besten geeignet für die Installation eines hydraulischen Autopilot-Systems.
    • Bei Systemen mit zwei parallelen Steuerungskolben ist der Hubraum die Summe beider Kolben. In Reihe installierte Kolben benötigen nur ein einziges Kapazitätsventil.
    • Hydraulische Steuersysteme mit Steuerkolben über 500 cm³ benötigen unsere größere Dauerläuferpumpe, die zusammen mit der entsprechenden ACU verwendet wird. Wenden Sie sich für weitere Informationen an Raymarine.
    • Die Pumpe Typ 0,5 eignet sich für Volvo D4/D6 Z-Antriebe.
