Erfahren Sie mehrHybridTouch-Kartenplotter in 9, 12 und 16 Zoll mit RealVision 3D und CHIRP-Sonar mit 1 kW
Axiom 2 Pro kombiniert Kartenplotter, Fischfinder, Radar, Autopilot und Video in einem leistungsstarken All-in-One-Anglersystem. Planen Sie Ihr nächstes Offshore-Abenteuer und starten Sie sicher mit dem HybridTouch™ von Axiom 2 Pro – mit einfacher Touchscreen- und Tastaturbedienung, die durch das LightHouse-Betriebssystem ermöglicht wird. Als für das tiefe Wasser entwickelter Kartenplotter verfügt der Axiom 2 Pro RVM über einen integrierten Mehrkanal-Fischfinder mit RealVision MAX CHIRP-Sonartechnologie.
Starten Sie schnell mit dem leistungsstarken 6-Kerne-Prozessor des Axiom 2 Pro. GPS, Fischfinder, Radar und Video sind nahtlos integriert und laufen schneller mit dem äußerst intuitiven LightHouse-Betriebssystem.
Die HydroTough™-Nanobeschichtung des Axiom Pro 2 ist wasserabweisend für eine für zuverlässige Touchscreen-Steuerung, verbesserte Farben und hervorragende Sichtbarkeit bei Sonnenlicht.
Intelligente Hintergrundbeleuchtung und ein Umgebungslichtsensor passen die Display-Helligkeit automatisch für Tages- und Abendlicht an.
Planen und plotten Sie Ihren Kurs mit HybridTouch™-Steuerung und übernehmen Sie das Kommando mit zuverlässiger Tastatursteuerung bei rauer See.
Passen Sie Ihr Axiom 2 Pro mit austauschbaren Tastaturen an. Wählen Sie eine dedizierte Evolution Autopilot-Tastatur oder benutzerprogrammierbare Soft-Tasten.
RealVision maximiert Ihren Erfolg bei der Fischsuche mit größerer Reichweite, besserer Auflösung und schärferen Fischzielen.
Axiom 2 Pro Modelle mit Realvision MAX verfügen über einen eingebauten CHIRP DownVision-, SideVision, RealVision 3D- und einen herkömmlichen 600-W-Fischfinder sowie einen Zwei-Kanal-CHIRP-Fischfinder mit 1 kW für tiefes Wasser.
Realvision MAX Spiegelheckgeber für Axiom 2 Pro-und RVM-1600-Sonar- Systeme.
RealVision MAX Durchbruchgeber & Geber-Pakete in Edelstahl für AXIOM2 Pro RVM und RVM-1600 Sonarmodule

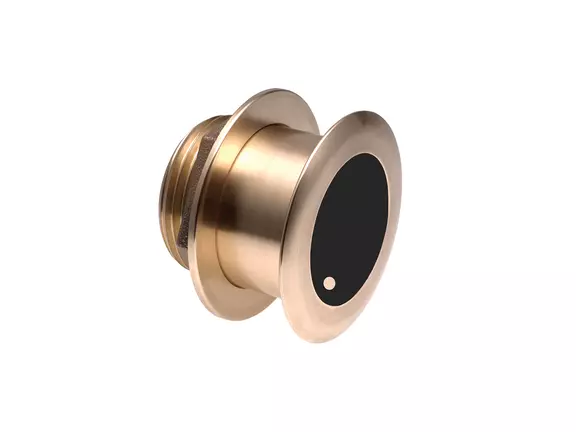

Bronze, 1 kW Einzelfrequenz mit geneigter Element-Technologie für Axiom Pro-Serie und CHIRP-Sonarmodule
Bronze, 1 kW für Axiom Pro-Serie und CHIRP-Sonar-Module
Die aus offiziellen hydrographischen Kartenquellen erstellten LightHouse-Karten bieten maximale Lesbarkeit, intuitive Navigation und hervorragende Qualität.
Fügen Sie ein Quantum 2 Radom-Radar oder einen offenen Schlitzstrahler von Cyclone hinzu und navigieren Sie sicherer mit Doppler-Zielverfolgung und Radar-/Kartenüberblendung.
Die maritimen Wärmebildkameras von FLIR machen die Nacht zum Tag und verleihen Ihnen unterwegs Schutz, Sicherheit und Vertrauen.
Fügen Sie eine CAM300 und einen AR200 Sensor für die erweiterte Realität von ClearCruise hinzu. Sehen Sie AIS, Wegpunkte und Kartenobjekte, die auf hochauflösendem Video überlagert werden.
Verbinden Sie sich mit NMEA2000-kompatiblen Motoren oder erleben Sie eine fortschrittliche Integration mit Motoren von Mercury Smartcraft und Yamaha Command Link.
Streamen Sie Netflix und Spotify, verbinden und steuern Sie die Marine-Audiosysteme Fusion, JL Audio und Rockford Fosgate oder sehen Sie Axiom 2 Pro auf dem großen Bildschirm mit HDMI-Ausgang.
Fügen Sie den YachtSense Link Router hinzu, damit Sie an Bord und an Land über die Raymarine-App immer mit Ihrem Boot verbunden sind.
Integriertes WLAN ermöglicht das Betrachten und Steuern Ihres Axiom 2 Pro auf Ihrem SmartphonTablet mit der Raymarine-App.
Erweitern Sie die Fähigkeiten unseres Axiom 2 Pro mit Drittanbieter-Apps von unseren Marine-Technologie-Partnern.
Zwei RayNet-Ethernet-Anschlüsse und NMEA2000 geben Ihnen die Flexibilität, ein Axiom 2 Pro System mit mehreren Axiom-Displays, Fischfinder-Modulen, Marine-Radar, Autopilot, Wärmebild- und Videokameras zu erstellen.
Quantum 18" Solid-State-Radomantenne mit CHIRP-Pulskompressions- und Doppler-Kollisionsvermeidungstechnologie.
55 Watt offener Schlitzstrahler mit CHIRP-Pulskompressionstechnologie Erhältlich mit einem 3ft, 4ft oder 6ft Antennenbalken. Das 55 Watt Solid-State-Radar entspricht einem 6 kW Magnetron-Radar mit einer Reichweite von bis zu 72nm.
110 Watt offener Schlitzstrahler mit CHIRP-Pulskompressionstechnologie Erhältlich mit einem 3ft, 4ft oder 6ft Antennenbalken. Das leistungsstarke 110 Watt Solid-State-Radar entspricht einem 12 kW Magnetron-Radar mit einer Reichweite von bis zu 96nm.
Wärmebildkamera für die Schifffahrt mit aktiver Kreiselstabilisierung
Mini-Tag/Nacht-IP-Kamera mit ultraweitem Sichtfeld für den Axiom-Kartenplotter von Raymarine.
4G-Marine-Router mit GPS, WLAN, Raynet und digitalen Eingangs-/Ausgangsanschlüssen
Das AIS700 von Raymarine ist ein automatisches Identifizierungssystem (AIS) der Klasse B mit integriertem Antennensplitter.
Premium-UKW-Funkanlage mit integriertem AIS-Empfänger und Megafon. Fernstationsfähig, mit kabelgebundenen und drahtlosen Mikrofonoptionen

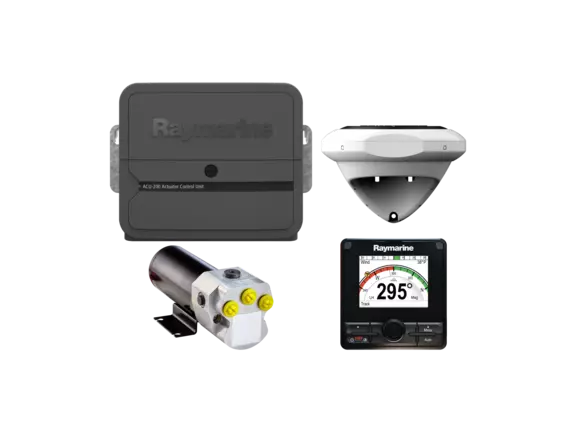

Autopilot für kleine bis mittlere Motorboote mit hydraulischer Steuerung
Autopilot für mittelgroße bis große Motorboote mit hydraulischer Steuerung
Multifunktionsinstrument mit digitalen, analogen und grafischen Displays für Tiefe, Geschwindigkeit, Wind und vieles mehr.
Axiom 2 Pro MAX ist in den Bildschirmgrößen 9, 12 oder 16 Zoll erhältlich.
9-Zoll-Display
Nicht in diesem Kit enthaltene Karten
Enthält vorinstallierte LightHouse-Karten für Nordamerika
Beinhaltet 1 kostenloses Premium-Jahresabonnement für LightHouse Karten
Enthält vorinstallierte Karte aus LightHouse-Karten Mittelmeer
Enthält vorinstallierte Karte aus LightHouse-Karten Nordeuropa
Enthält vorinstallierte Karte aus LightHouse-Karten Westeuropa
12-Zoll-Display
12-Zoll-Display
Enthält vorinstallierte LightHouse-Karten für Nordamerika
Beinhaltet 1 kostenloses Premium-Jahresabonnement für LightHouse Karten
12-Zoll-Display
Enthält vorinstallierte Karte aus LightHouse-Karten Mittelmeer
Beinhaltet 1 kostenloses Premium-Jahresabonnement für LightHouse Karten
12-Zoll-Display
Enthält vorinstallierte Karte aus LightHouse-Karten Nordeuropa
Beinhaltet 1 kostenloses Premium-Jahresabonnement für LightHouse Karten
12-Zoll-Display
Enthält vorinstallierte Karte aus LightHouse-Karten Westeuropa
Beinhaltet 1 kostenloses Premium-Jahresabonnement für LightHouse Karten
16" Display
16" Display
Enthält vorinstallierte LightHouse-Karten für Nordamerika
Beinhaltet 1 kostenloses Premium-Jahresabonnement für LightHouse Karten
16" Display
Enthält vorinstallierte Karte aus LightHouse-Karten Mittelmeer
Beinhaltet 1 kostenloses Premium-Jahresabonnement für LightHouse Karten
16" Display
Enthält vorinstallierte Karte aus LightHouse-Karten Nordeuropa
Beinhaltet 1 kostenloses Premium-Jahresabonnement für LightHouse Karten
16" Display
Enthält vorinstallierte Karte aus LightHouse-Karten Westeuropa
Beinhaltet 1 kostenloses Premium-Jahresabonnement für LightHouse Karten
| Anschlüsse | |
|---|---|
| Ethernet-Verbindung | 2 RayNet-Anschlüsse (10/100/1.000 MBit/s) |
| NMEA-2000-Anschluss | DeviceNet-Stecker |
| WLAN | Multiband – 2,4 GHz und 5 GHz 802.11b/g/n |
| Bluetooth | v4.0 |
| Zubehörverbindung | USB-Mikro B |
| Interner Speicher | 64 GB Solid-State |
| Externer Speicher | 2 MicroSDXC-Kartenschlitze an der Vorderseite |
| Digitales Video und Audio | HDMI-Ausgang Mikro-Anschluss Typ D |
| Analoge Videoanschlüsse | BNC-Analog-Videoeingang (an Stromkabel) |
| Analoge Videoanschlüsse | RCA-Anschlüsse über Stromkabel |
| Externe GPS-Antenne | TNC-Steckverbinder |
| Physikalische Kenndaten | |
|---|---|
| Abmessungen (Bügelmontage) | Axiom 2 Pro 9: Höhe: 186,2 mm (7,33 Zoll), Breite: 329,5 mm (12,97 Zoll), Tiefe (einschließlich Kabel): 234,9 mm (9,25 Zoll) Axiom 2 Pro 12: Höhe: 246,13 mm (9,69 Zoll), Breite: 388,5 mm (15,3 Zoll), Tiefe (einschließlich Kabel): 233,4 mm (9,18 Zoll) Axiom 2 Pro 16: Höhe: 281,20 mm (11,10 Zoll), Breite 482,50 mm (19,00 Zoll), Tiefe (einschließlich Kabel): 233,4 mm (9,18 Zoll) |
| Abmessungen (Aufbau-/flächenbündige Montage) | Axiom 2 Pro 9: Höhe: 173,79 mm (6,84 Zoll), Breite: 299,32 mm (11,78 Zoll), Tiefe (einschließlich Kabel): 234,9 mm (9,25 Zoll) Axiom 2 Pro 12: Höhe: 222,8 mm (8,77 Zoll), Breite: 358,03 mm (14,1 Zoll), Tiefe (einschließlich Kabel): 233,4 mm (9,18 Zoll) Axiom 2 Pro 16: Höhe: 258 mm (10,16 Zoll), Breite: 452,02 mm (17,8 Zoll), Tiefe (einschließlich Kabel): 240,4 mm (9,46 Zoll) |
| Stromversorgung | |
|---|---|
| Stromverbrauch bei 12 V DC | Axiom Pro 9: 33,12 W Axiom Pro 12: 29,88 W Axiom Pro 16: 42,36 W |
| Stromverbrauch bei 24 V DC | Axiom Pro 9: 30,96 W Axiom Pro 12: 28,8 W Axiom Pro 16: 40,8 W |
| Spannungsbereich | 8 V bis 32 V DC |
| Nennnetzspannung | 12 oder 24 V DC |
| Stromabschaltung bei 12 V DC | 11 mA (0,13 W) |
| Stromabschaltung bei 24 V DC | 18 mA (0,43 W) |
| LEN (NMEA 2000 Load Equivalency Number) | 1 |
| Strom | 5 A |
| Nennwert der Sicherung | 15 A |
| Umgebungsbedingungen | |
|---|---|
| Betriebstemperatur | -25° C bis +55° C (-13° F bis 131° F) |
| Lagertemperatur | -30 °C bis +70 °C (-22 °F bis 158 °F) |
| Relative Luftfeuchtigkeit | Bis zu 93 % bei 40 °C (104 °F) |
| Wasserdichtigkeit | IPx6, IPx7 |
| LCD | |
|---|---|
| Größe (diagonal) | Axiom 2 Pro 9: 9,0 Zoll Axiom 2 Pro 12: 12,1 Zoll Axiom 2 Pro 16: 15,6 Zoll |
| Seitenverhältnis | Axiom 2 Pro 9: 16:9 Axiom 2 Pro 12: 16:9 Axiom 2 Pro 16: 16:10 |
| Auflösung | Axiom 2 Pro 9: 1.280 x 720 HD Axiom 2 Pro 12: 1.280 x 800 WXGA Axiom 2 Pro 16: 1.920 x 1.080 FHD |
| Sichtwinkel | Oben 88° / Unten 88° / Links 88° / Rechts 88° |
| Typ | IPS (In-Plane-Switching) |
| Farbtiefe | 24-bit |
| Beleuchtung | Axiom 2 Pro 9 1.300 Nits / 1.300 cd/m2 |
| Anzahl der gleichzeitigen Berührungen | 1 bis 16 |
| GPS (GNSS) | |
|---|---|
| Positionsgenauigkeit | Ohne SBAS: ≤ 15 Meter 95 % der Zeit, mit SBAS: ≤ 5 Meter 95 % der Zeit |
| Geodätisches Datum | WGS-84 (Alternativen können am Gerät ausgewählt werden) |
| Satellitendifferenzialtyp (SBAS) | WAAS (Vereinigte Staaten), EGNOS (Europa), MSAS (Japan), GAGAN (Indien), QZSS (Japan) |
| Kanäle | Bis zu 28 Satelliten gleichzeitig verfolgen |
| Antenne | Intern – Keramik-Chip ist nahe der Gerätoberseite angebracht |
| GNSS-Kompatibilität | GPS, Galileo, GLONASS, Beidou |
| Almanach-Aktualisierung | Automatisch |
| Signalerfassung | Automatisch |
| IC-Empfindlichkeit des Empfängers | 165 dBm (Nachverfolgung), 160 dBm (Erfassung), 148 dBm (Kaltstart) |
| Betriebsfrequenz | 1.574 MHz bis 1.605 MHz |
| Aktualisierungsrate | 10 Hz (10 Mal pro Sekunde) |
| Zeitraum vom Kaltstart bis zum ersten Fix | < 2 Minuten |
| Sonar | |
|---|---|
| Leistungsabgabe | RealVision MAX High-CHIRP-Sonarkanal: 600 Watt RMS Herkömmlicher Zweikanal-CHIRP-Kanal: 1 kW RMS |
| Sonarkanäle | RealVision MAX-Anschluss: High CHIRP (200 kHz), DownVision (350 kHz), SideVision (350 kHz) und RealVision 3D (350 kHz) 1 kW CHIRP-Anschluss: 42 bis 250 kHz (abhängig vom Geber) |
| RealVision MAX – Tiefenbereich | 25-poliger RealVision-Steckverbinder: High CHIRP Konisches Sonar: 366 m (1.200 Fuß), DownVision: 183 m (600 Fuß), SideVision: 91 m (300 Fuß), Realvision 3D: 91 m (300 Fuß) |
| 1 kW Tiefenbereich | 11-poliger 1-kW-Anschluss:: 0,9 m (3 Fuß) bis 914,4 m (3.000 Fuß) (unter optimalen Bedingungen mit einem 1-kW-Geber) |
| Anschlüsse | 1x 25-poliger RealVision Max 3D / Realvision 3D Geber-Anschluss und 1 x 11-poliger 1-kW-Geber-Anschluss |
Lieferumfang des Axiom 2 Pro
| 1 | Display-Einheit |
| 2 | Benutzerkonfigurierbare Tastatur |
| 3 | Sonnenabdeckung |
| 4 | Dichtung |
| 4 | Bügelschrauben (x 2) |
| 5 | Bügel (nur Axiom 2 Pro 9 und 12) |
| 7 | Optionaler Erdungsanschluss (Schraube (M3x5), Federscheibe (M3), Crimp-Anschluss (M3)) |
| 8 | DeviceNet-SeaTalkng-Adapterkabel 1 m (3,28 Fuß) |
| 9 | Netzwerkkabel von RayNet (Buchse) zu RayNet (Buchse), 2 m (6,56 Fuß) |
| 10 | Befestigungsschrauben x4 |
| 11 | Dokumentation |
| 12 | Spannungs-/Video-/Audiokabel, 1,5 m (4,92 Fuß) |
