ApprofondisciChartplotter HybridTouch da 9, 12 e 16 pollici con ecoscandaglio CHIRP a canale singolo
La linea di display Chartplotter collegati in rete di Axiom Pro S offre prestazioni di qualità tutto in uno con elaborazione quad-core rapida e la semplicità del sistema operativo LightHouse.
I display IPS con tecnologia Optical Bonding danno vita a cartografia, radar e dati di navigazione in tutte le condizioni di illuminazione, mentre Raymarine HybridTouchTM offre la facilità del touchscreen e la sicurezza del controllo della tastiera quando i mari sono agitati. L'ecoscandaglio High CHIRP integrato offre immagini affidabili di profondità e fondale per una navigazione senza problemi.
Espandi Axiom Pro S in una potente soluzione multifunzione con ulteriori display Axiom, Autopilota Evolution, radar a stato solido e videocamere per visione termica notturna FLIR.
Naviga, effettua una panoramica e ingrandisci in modo fluido nella cartografia LightHouse, Navionics o C-MAP con il veloce processore quad-core di Axiom Pro.
Con sovrapposizioni layline dinamiche, dati sulle prestazioni delle polari e display grafici del pannello di comando di navigazione.
I display Axiom Pro integrano le stesse tecnologie di chartplotting, AIS e radar scelte dalla Guardia costiera degli Stati Uniti.
Esegui l'aggiornamento a ClearCruise AR e prendi decisioni di navigazione più intelligenti con i bersagli AIS e gli oggetti cartografici sovrapposti su video ad alta definizione.

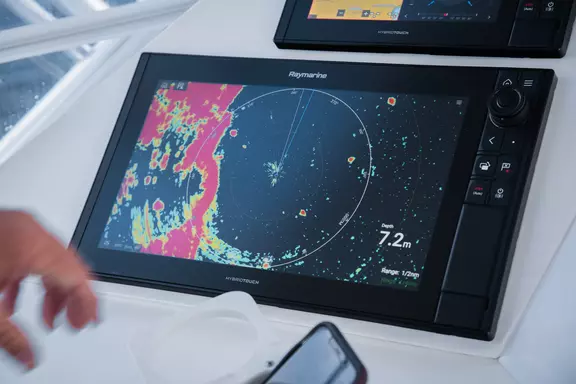

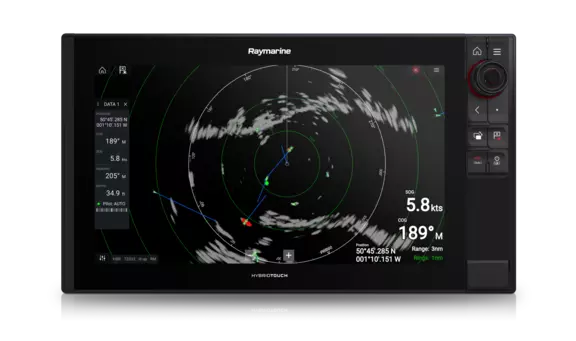

Axiom Pro è compatibile con i radar a stato solido Cyclone e Quantum di Raymarine per la prevenzione delle collisioni in qualsiasi condizione meteo e l'overlay radar/cartografia.
Porte NMEA0183 e NMEA2000 standard e due porte Ethernet RayNet per ulteriori display, radar, FLIR e videocamere di monitoraggio video.

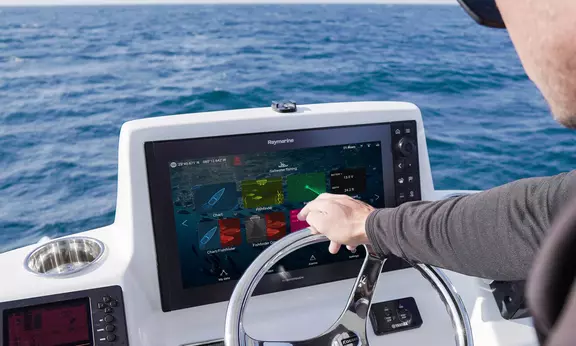

Sistema operativo LightHouse: progettata per adattarsi alle esigenze specifiche di ciascun diportista, l'interfaccia del sistema operativo Lighthouse, rapida e fluida, è chiara e facile da personalizzare in base al proprio stile di navigazione.
HybridTouch™: controlla agevolmente lo schermo tattile per la pianificazione di rotte e waypoint e assumi il comando con il controllo completo della tastiera in caso di mare agitato
Tasto personalizzato: programma il tasto personalizzato per l'accesso immediato alla tua funzione preferita

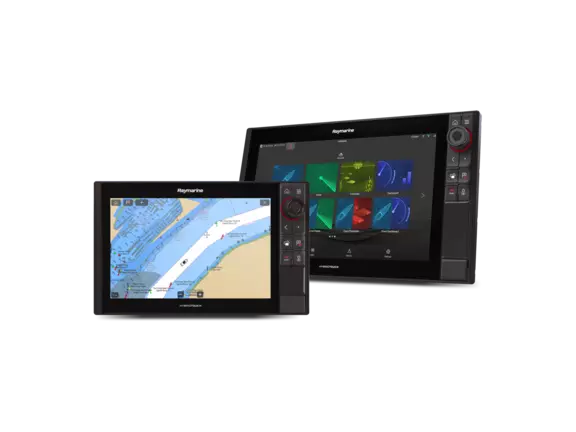

I modelli Axiom Pro S sono disponibili nelle dimensioni da 9, 12 e 16 pollici.
Display da 16"
Display da 16"
Ecoscandaglio CHIRP/rilevatore di profondità integrati
Include scheda cartografica Navionics vuota per il download di una sola regione
| Caratteristiche fisiche | |
|---|---|
| Dimensioni (montaggio su staffa) | Axiom Pro 9: altezza: 186,2 mm (7,33 in), larghezza: 329,5 mm (12,97 in), profondità (compresi i cavi): 234,9 mm (9,25 in) Axiom Pro 12: altezza: 246,13 mm (9,69 in), larghezza: 388,5 mm (15,3 in), profondità (compresi i cavi): 233,4 mm (9,18 in) |
| Dimensioni (superficie/montaggio a filo) | Axiom Pro 9: altezza: 173,79 mm (6,84 in), larghezza: 299,32 mm (11,78 in), profondità (compresi i cavi): 234,9 mm (9,25 in) Axiom Pro 12: altezza: 222,8 mm (8,77 in), larghezza: 358,03 mm (14,1 in), profondità (compresi i cavi): 233,4 mm (9,18 in) Axiom Pro 16: altezza: 258 mm (10,16 in), larghezza: 452,02 mm (17,8 in), profondità (compresi i cavi): 240,4 mm (9,46 in) |
| Collegamento accessori | USB Micro B |
| Connessione Ethernet | 2 porte RayNet (10/100/1.000 Mbit/s) |
| Collegamento NMEA 0183 | Porta 1: ingresso e uscita 4.800 o 38.400 baud rate, Porta 2: ingresso solo 4.800 o 38.400 baud rate |
| Memoria esterna | 2 slot per schede MicroSDXC montati frontalmente |
| Collegamento NMEA 2000 | Connettore DeviceNet |
| Collegamenti video analogici | Ingresso video analogico BNC (cavo di alimentazione) |
| Collegamento wireless | Bluetooth: V4.0 Wi-Fi: 802.11/b/g/n |
| Memoria interna | Stato solido da 16 GB |
| Collegamento trasduttore | Connettore tipo RealVision a 25 pin (richiede cavo adattatore) |
| LCD | |
|---|---|
| Dimensioni (diagonale) | Axiom Pro 9: 9,0" Axiom Pro 12: 12,1" Axiom Pro 16: 15,6" |
| Formato | Axiom Pro 9: 16:9 Axiom Pro 12: 16:9 Axiom Pro 16: 16:10 |
| Risoluzione | Axiom 2 Pro 9: 1.280 x 720 HD Axiom 2 Pro 12: 1.280 x 800 WXGA Axiom 2 Pro 16: 1.920 x 1.080 FHD |
| Angolo visivo | Alto 88°/Basso 88°/Sinistra 88°/Destra 88° |
| Tipo | IPS (In-Plane Switching) |
| Profondità colore | 24-bit |
| Illuminazione | Axiom 2 Pro 9 1.300 nit/1.300 cd/m2 |
| Numero di tocchi simultanei | Da 1 a 16 |
| Potenza | |
|---|---|
| Consumo energetico a 12 V c.c. | Axiom Pro 9: 24,96 W Axiom Pro 12: 21,12 W Axiom Pro 16: 31,44 W |
| Consumo energetico a 24 V c.c. | Axiom Pro 9: 25,2 W Axiom Pro 12: 22,56 W Axiom Pro 16: 31,68 W |
| Intervallo tensione di esercizio | Da 8 V c.c. a 32 V c.c. |
| Tensione di alimentazione nominale | 12 V c.c./24 V c.c. |
| Corrente di spegnimento a 12 V c.c. | 11 mA (0,13 W) |
| Corrente di spegnimento a 24 V c.c. | 18 mA (0,43 W) |
| LEN (Load Equivalency Number NMEA 2000) | 1 |
| Corrente | 5 A |
| Ecoscandaglio | |
|---|---|
| Canali | Ecoscandaglio conico CHIRP |
| Range di profondità | Da 0,6 m (2 piedi) a 274 m (900 piedi) in base alle condizioni dell'acqua |
| Collegamento trasduttore | Connettore tipo RealVision a 25 pin. Richiede il cavo adattatore A80490 per trasduttori tipo CPT-S |
| Specifiche ambientali | |
|---|---|
| Temperatura d'esercizio | Da -25 °C a + 55 °C (da -13 °F a 131 °F) |
| Temperatura di stoccaggio | Da -30 °C a +70 °C (da -22 °F a +158 °F) |
| Umidità relativa | Fino al 93% a 40 °C (104 °F) |
| Impermeabilità | IPx6, IPx7 |
| GNSS (GPS) | |
|---|---|
| Precisione posizione | Senza SBAS: ≤ 15 metri per il 95% del tempo, Con SBAS: ≤ 5 metri per il 95% del tempo |
| Dati geodetici | WGS-84 (le alternative si possono selezionare sull'MFD) |
| Segnale satellitare differenziale (SBAS) | WAAS (Stati Uniti), EGNOS (Europa), MSAS (Giappone), GAGAN (India), QZSS (Giappone) |
| Canali | Monitoraggio simultaneo di fino a 28 satelliti |
| Antenna | Interna - Chip ceramico montato in prossimità della parte Alto dell'unità |
| Compatibilità GNSS | GPS, Galileo, GLONASS, Beidou |
| Aggiornamento almanacco | Automatico |
| Acquisizione del segnale | Automatica |
| Sensibilità IC del ricevitore | 165 dBm (tracciamento), 160 dBm (acquisizione), 148 dBm (avvio a freddo) |
| Frequenza operativa | Da 1.574 MHz a 1.605 MHz |
| Frequenza di aggiornamento | 10 Hz (10 volte al secondo) |
| Tempo per il primo fix a freddo | <2 minuti |
