ApprofondisciChartplotter touchscreen da 9 e 12 pollici con ecoscandaglio RealVision 3D™

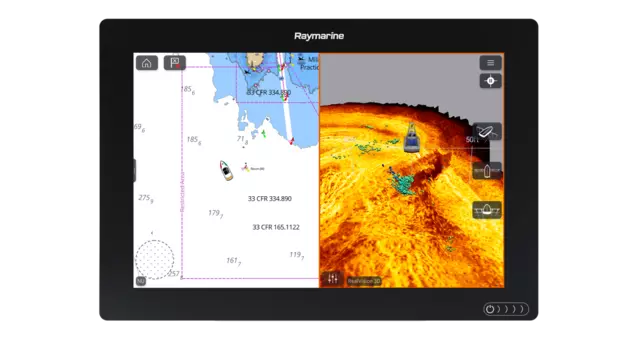

Il giroscopio integrato all'interno del trasduttore RealVision 3D compensa il movimento dell'imbarcazione, fornendo immagini realistiche con l'ecoscandaglio 3D.
I trasduttori RealVision 3D combinano CHIRP DownVision, CHIRP SideVision, CHIRP ad alta frequenza per la ricerca dei pesci e RealVision 3D in un unico alloggiamento del trasduttore.

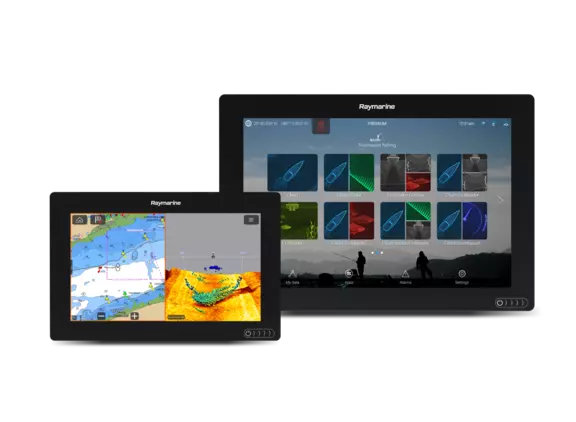

I display chartplotter Axiom sono dotati di ricevitore GPS integrato, funzionamento semplice del touchscreen ed elevate prestazioni quad-core.
Utilizza Axiom come chartplotter completo o Espandi Axiom con display e sensori aggiuntivi come radar, ecoscandaglio, strumenti, autopilota e altro ancora.
I premiati display chartplotter Axiom offrono prestazioni rapide e fluide, grazie a un processore quad-core e al potente sistema operativo LightHouse. Pronti per la navigazione con un ricevitore GPS integrato, i display chartplotter Axiom supportano anche una serie di sensori e accessori, tra cui radar Quantum, moduli ecoscandaglio CHIRP, termocamere FLIR, integrazione audio, strumenti, telecamere e autopilota Evolution. La connettività standard Wi-Fi e Bluetooth consente la connessione alla più recente versione delle app Raymarine per tablet e smartphone.
Il sistema operativo LightHouse è veloce, fluido e facile da imparare. L'interfaccia è ben ordinata e facilmente personalizzabile in base al proprio stile di navigazione.

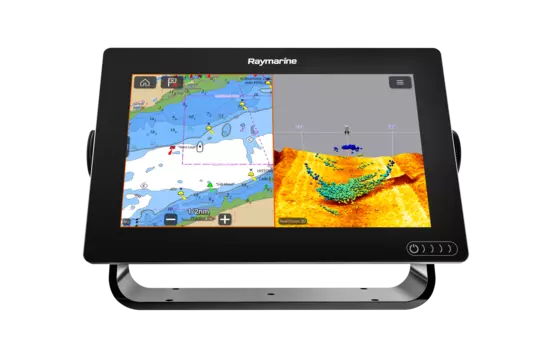

Robusto display tutto vetro ottimizzato per il montaggio a pannello o a incasso. Design elegante privo di pulsanti con comando swipe-to-power.
Supporto per le migliori cartografie, compresa la cartografia Raymarine LightHouse, Navionics e C-MAP
Disponibile nelle dimensioni del display da 9 o 12 pollici
Display da 9"
Ecoscandaglio RealVision 3D e 600 Watt integrato
Trasduttore non incluso
Include una scheda LightHouse che si può scaricare in due regioni
Include 1 anno gratuito di abbonamento Premium alla cartografia LightHouse
Trasduttore RV-100 RealVision 3D incluso
Display da 9"
Ecoscandaglio RealVision 3D e 600 Watt integrato
Trasduttore RV-100 RealVision 3D incluso
Include una scheda LightHouse che si può scaricare in due regioni
Include 1 anno gratuito di abbonamento Premium alla cartografia LightHouse
Trasduttore CPT-100 DVS incluso
Display da 9"
Ecoscandaglio RealVision 3D e 600 Watt integrato
Trasduttore CPT-100 DVS incluso
Include una scheda LightHouse che si può scaricare in due regioni
Include 1 anno gratuito di abbonamento Premium alla cartografia LightHouse
Display da 12"
Include scheda cartografica precaricata per il Nord America per cartografia LightHouse
Display da 12"
Ecoscandaglio RealVision 3D e 600 Watt integrato
Trasduttore non incluso
Include una scheda LightHouse che si può scaricare in due regioni
Include 1 anno gratuito di abbonamento Premium alla cartografia LightHouse
Include la scheda cartografica precaricata Navionics Stati Uniti e coste canadesi
Include scheda cartografica Navionics vuota per il download di una sola regione
Display da 12"
Ecoscandaglio RealVision 3D e 600 Watt integrato
Trasduttore RV-100 RealVision 3D incluso
Display da 12"
Ecoscandaglio RealVision 3D e 600 Watt integrato
Trasduttore RV-100 RealVision 3D incluso
Include una scheda LightHouse che si può scaricare in due regioni
Include 1 anno gratuito di abbonamento Premium alla cartografia LightHouse
| Ecoscandaglio | |
|---|---|
| Intervallo di profondità | Ecoscandaglio conico CHIRP: da 0,6 m (2 piedi) a 274 m (900 piedi), DownVision: da 0,6 m (2 piedi) a 183 m (600 piedi), SideVision: da 0,6 m (2 piedi) a 91 m (300 piedi), RealVision 3D: Da 0,6 m (2 piedi) a 91 m (300 piedi) |
| Canali | Ecoscandaglio CHIRP conico, DownVision, SideVision, RealVision 3D |
| Alimentazione | |
|---|---|
| Consumo energetico | Axiom 7: 9,84 W Axiom 9: 11,98 W Axiom 12: 18,96 W |
| Caratteristiche fisiche | |
|---|---|
| Collegamento trasduttore | Connettore tipo RealVision a 25 pin |
| LCD | |
|---|---|
| Risoluzione | Axiom 7: WVGA 800 x 480 Axiom 9: WVGA 800 x 480 Axiom 12: WXGA 1280 x 800 |
| Angolo visivo | Axiom 7: Alto 60° / Basso 70° / Sinistra 70° / Destra 70° Axiom 9: Alto 60° / Basso 70° / Sinistra 70° / Destra 70° Axiom+ 12: Alto 88° / Basso 88° / Sinistra 88° / Destra 88° |
| Tipo | Axiom 7: TN (Twisted Nematic) Axiom 9: TN (Twisted Nematic) Axiom 12: IPS (In-Plane-Switching |
| Dimensioni (diagonale) | Axiom 7: 7" Axiom 9: 9" Axiom 12: 12" |
| Formato | 5:3 |
| Profondità colore | 24-bit |
| Illuminazione | 1200 nit / 1200 cd/m2 |
| Numero di tocchi simultanei | 2 |
| GNSS (GPS) | |
|---|---|
| Precisione posizione | Senza SBAS: ≤ 15 metri per il 95% del tempo, Con SBAS: ≤ 5 metri per il 95% del tempo |
| Dati geodetici | WGS-84 (le alternative si possono selezionare sull'MFD) |
| Segnale satellitare differenziale (SBAS) | WAAS (Stati Uniti), EGNOS (Europa), MSAS (Giappone), GAGAN (India), QZSS (Giappone) |
| Canali | Monitoraggio simultaneo di fino a 28 satelliti |
| Antenna | Interna - Chip ceramico montato in prossimità della parte superiore dell'unità |
| Compatibilità GNSS | GPS, GLONASS, Beidou |
| Aggiornamento almanacco | Automatica |
| Acquisizione del segnale | Automatica |
| Sensibilità IC del ricevitore | 165 dBm (tracciamento), 160 dBm (acquisizione), 148 dBm (avvio a freddo) |
| Frequenza operativa | Da 1.574 MHz a 1.605 MHz |
| Tempo per il primo fix (a freddo) | <2 minuti |
| Caratteristiche fisiche | |
|---|---|
| Dimensioni (montaggio su staffa) | Axiom+ 7: larghezza: 250,4 mm (9,86 in), altezza: 162,5 mm (6,4 in), profondità compresi i cavi: 218 mm (8,58 in) Axiom+ 9: larghezza: 265,03 mm (10,43 in), altezza: 187,81 mm (7,39 in), profondità compresi i cavi: 178 mm (7,01 in) Axiom+ 12: larghezza: 314 mm (12,36 in), altezza: 217 mm (8,54 in), profondità compresi i cavi: 178 mm (7,01 in) |
| Dimensioni (superficie/montaggio a filo) | Axiom+ 7: larghezza: 201,1 mm (7,92 in), altezza: 133 mm (5,24 in), profondità compresi i cavi: 218 mm (8,58 in) Larghezza: 244,08 mm (9,64 in), altezza: 157,78 mm (6,21 in), profondità compresi i cavi: 178 mm (7,01 in) Larghezza: 314 mm (12,36 in), altezza: 226,72 mm (8,93 in), profondità compresi i cavi: 178 mm (7,01 in) |
| Collegamento accessori | USB Micro B |
| Connessione Ethernet | RayNet (10/100 Mbits/s) |
| Memoria esterna | 1 slot per scheda MicroSDXC |
| Collegamento NMEA 2000 | DeviceNet (connettore maschio integrato nel cavo di alimentazione) |
| Collegamento wireless | Bluetooth: V4.0, Wi-Fi: 802.11/b/g/n |
| Memoria interna | A stato solido da 4 GB (2 GB utilizzabili) |
| Specifiche ambientali | |
|---|---|
| Umidità relativa | Fino al 93% a 40 °C (104 °F) |
| Impermeabilità | IPx6, IPx7 |
| Temperatura di stoccaggio | Da -30 °C a +70 °C (da -22 °F a 158 °F) |
| Temperatura di funzionamento | Da -25 °C a +55 °C (da -13 °F a 131 °F) |
| Alimentazione | |
|---|---|
| Intervallo tensione di esercizio | Da 8 V c.c. a 16 V c.c. |
| Amperaggio fusibile | 7 A |
| Tensione di alimentazione nominale | 12 V c.c. |
| LEN (NMEA 2000 Load Equivalency Number) | 1 |
| 1 | MFD (Chartplotter) |
| 2 | Staffa |
| 3 | 2 pomelli per montaggio su staffa |
| 4 | Coperchio protettivo per montaggio su staffa |
| 5 | Guarnizione per montaggio a incasso |
| 6 | 4 perni filettati (M5x58) |
| 7 | 4 dadi zigrinati (M5) |
| 8 | Documentazione |
| 9 | Cavo alimentazione/NMEA 2000 (conduttore di alimentazione 1,5 m (4,92 piedi), conduttore NMEA 2000 0,5 m (1,64 piedi)) |
