ApprofondisciIn bronzo, 1 kW con tecnologia a elemento inclinato per moduli ecoscandaglio serie Pro e CHIRP Axiom

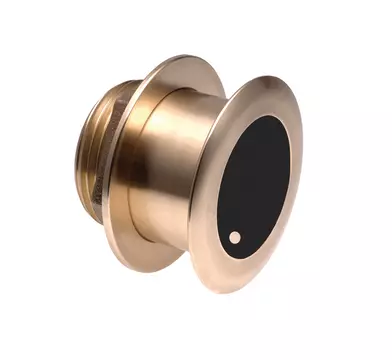

Trasduttori B175 a basso profilo, predisposti per CHIRP, progettati per applicazioni ad alta velocità come le console centrali. Il B165 può essere utilizzato singolarmente o in coppia con gli ecoscandagli CHIRP Raymarine.
Il trasduttore B175L ha fino a 20 kHz di larghezza di banda totale e trasmette su bande da 40 a 60 kHz. La banda a bassa frequenza CHIRP è un performer in acque profonde che offre un'eccellente copertura e tracciamento.
La versione a media frequenza CHIRP B175M opera a una gamma di frequenze da 85 a 135 kHz. Il B175M rivela pesci a profondità medie fino a 457 m (1.500 ') e offre una risoluzione del bersaglio ultra-chiara.
Il trasduttore B175H, un trasduttore CHIRP ad alta frequenza, offre un'ampiezza di fascio ridotta, eccellente per individuare i pesci in prossimità di relitti e scogliere. L'alta frequenza fornisce un'eccellente separazione tra pesci da esca e pesci da pesca. Il B175H ha fino a 80 kHz di larghezza di banda totale per prestazioni superiori in acque basse e dettagli del fondale.
Il B175H è un trasduttore ad alta frequenza e a fascio largo che opera in una gamma di frequenza compresa tra 150 e 250 kHz con un fascio fisso di 25°.s Il fascio largo offre una copertura doppia e archi di pesce eccellenti rispetto ai trasduttori a fascio stretto. I trasduttori CHIRP B175HW sono ideali per la pesca costiera e d'altura e offrono un'eccellente risoluzione e la massima copertura fino a 152 m (500').
Tutti i trasduttori della serie B175 utilizzano un elemento inclinato. L'elemento ceramico è fissato all'interno dell'alloggiamento con un angolo di 20°, 12° o 0°. L'elemento inclinato corregge l'angolo di carena dello scafo e orienta il fascio dell'ecoscandaglio per assicurare il massimo ritorno di eco.
Se usato singolarmente, il trasduttore B175 deve essere installato usando un singolo cavo di funzionamento del trasduttore, codice articolo A80328
Quando installato in coppia, collegare i trasduttori B175 usando un cavo a Y del trasduttore, codice articolo A012146.
Angoli di carena: 0 - 7°
Profondità massima : 2.500 ft / 762 m (L)
Frequenza (KHz): 40-60 (L)
Larghezza fascio: 32° / 21° (L)
Profondità massima : 1.500 ft / 457 m (M)
Frequenza (KHz): 80-130 (M)
Larghezza fascio: 24° / 16° (M)
Profondità massima: 1.000 ft / 304 m (H)
Frequenza (KHz): 130-210 (M)
Larghezza fascio: 15° / 9° (H)
Angoli di carena: 8 - 15°
Angoli di carena: 8 - 15°
Profondità massima : 1.500 ft / 457 m (M)
Frequenza (KHz): 80-130 (M)
Larghezza fascio: 24° / 16° (M)
Angoli di carena: 8 - 15°
Profondità massima: 1.000 ft / 304 m (H)
Frequenza (KHz): 130-210 (M)
Larghezza fascio: 15° / 9° (H)
Angoli di carena: 16 - 24°
Angoli di carena: 16 - 24°
Profondità massima : 1.500 ft / 457 m (M)
Frequenza (KHz): 80-130 (M)
Larghezza fascio: 24° / 16° (M)
Angoli di carena: 16 - 24°
Profondità massima: 1.000 ft / 304 m (H)
Frequenza (KHz): 130-210 (M)
Larghezza fascio: 15° / 9° (H)
| Specifiche generali | |
|---|---|
| Montaggio | Passascafo |
| Materiale | Bronzo |
| Potenza (RMS) | 1 kW |
| Dati rilevati | Profondità/Temperatura |
| Materiale dello scafo | Vetroresina / Legno |
| Lunghezza cavo | 10 m / 33 piedi |
