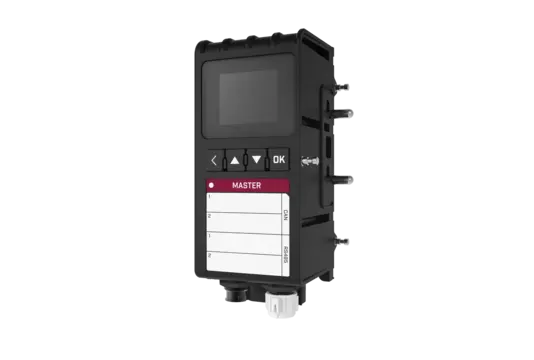

ApprofondisciIl modulo Master è necessario per tutte le tipologie di installazione ed è dotato di modulo di alimentazione.
Il modulo Master è il processore centrale e il cervello del sistema. Ogni sistema inizia con il modulo Master ed è il punto di collegamento principale alla rete Chartplotter Raymarine Axiom.
Il modulo fornisce comunicazioni di rete ausiliarie per il collegamento con generatori, condizionatori d'aria e altri dispositivi intelligenti.
Capacità del canale:
| Specifiche di alimentazione | |
|---|---|
| Tensione nominale | 12 V c.c./24 V c.c. |
| Tensione di alimentazione operativa | Da 8 V c.c. a 32 V c.c. |
| Corrente assorbita dal modulo | 350 mA |
| Collegamento dati | |
|---|---|
| Rete (controllo): | Connettore SeaTalkhs™ tipo RayNet 10/100/1.000 Mbit/s |
| SeaTalkng ®/NMEA 2000 | 1 connettore SeaTalkng® |
| CANBUS/seriale | • 2 collegamenti J1939 via connettore Molex MX150L a 16–pin |
| Dati fisici | |
|---|---|
| Dimensioni modulo: H/W/D (non comprende i busbar): | 165 mm (6,50 in) x 81,00 mm (3,19 in) x 75,50 mm (2,97 in) |
| Peso | 0,37 kg (0,78 lb) |
| LCD | |
|---|---|
| Dimensioni (diagonale) | 1,8 in |
| Tipo | LCD TFT (retroilluminazione LED) |
| Profondità colore | RGB |
| Risoluzione | 128 x 160 |
| Formato | 5:4 |
| Illuminazione | 225 |
| Angolo visivo | L: 65°/R: 65°/T: 40°/B 65° |
| 1 | Modulo Master/Remoto (fornito con tappo di chiusura SeaTalkng e connettore Molex) |
| 2 | Staffa di montaggio e schermatura posteriore (in dotazione per il montaggio di gruppi con 4 o più moduli ingresso/uscita) |
| 3 | Modulo di alimentazione |
| 4 | Documentazione |
