Avviso di richiamo prodotti ACU-150 e ACU-400
ApprofondisciI moduli remoti sono collegati a un modulo Master tramite la rete della dorsale SeaTalkng®

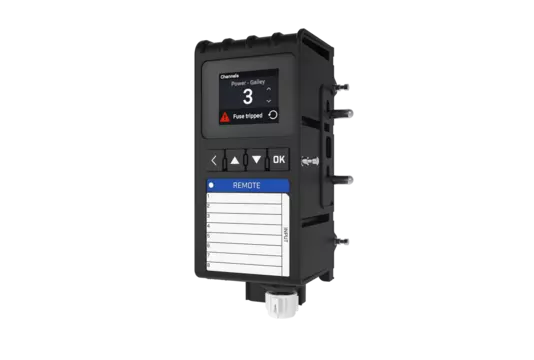

Il modulo remoto consente l'espansione di YachtSense e include collegamenti del segnale a 8 canali. Il modulo remoto può essere utilizzato per controllare e/o monitorare segnali digitali e analogici come interruttori, relé, attuatori, sensori resistivi, sensori di pressione, batterie secondarie ecc.
Capacità di rete:
| Specifiche di alimentazione | |
|---|---|
| Tensione di alimentazione nominale: | 12 V c.c./24 V c.c. |
| Tensione di alimentazione operativa | Da 8 V c.c. a 32 V c.c. |
| Corrente assorbita dal modulo | 250 mA |
| Corrente di uscita massima | 2 A (250 mA per canale) |
| Collegamento dati | |
|---|---|
| SeaTalkng ®/NMEA 2000 | 1 connettore SeaTalkng® |
| Collegamenti ingresso/uscita | 8 canali di uscita da 250 mA tramite connettore Molex MX150L a 20 pin |
| Dati fisici | |
|---|---|
| Dimensioni modulo: H/W/D (non comprende i busbar) | 165 mm (6,50 in) x 81,00 mm (3,19 in) x 75,50 mm (2,97 in) |
| Peso | 0,35 Kg (0,77 lb) |
| Caratteristiche tecniche LCD | |
|---|---|
| Dimensioni (diagonale) | 1,8 in |
| Tipo | LCD TFT (retroilluminazione LED) |
| Profondità colore | RGB |
| Risoluzione | 128 x 160 |
| Formato | 5:4 |
| Illuminazione | 225 |
| Angolo visivo | L: 65°/R: 65°/T: 40°/B 65° |
| 1 | Modulo Master/Remoto (fornito con tappo di chiusura SeaTalkng e connettore Molex) |
| 2 | Staffa di montaggio e schermatura posteriore (in dotazione per il montaggio di gruppi con 4 o più moduli ingresso/uscita) |
| 3 | Modulo di alimentazione |
| 4 | Documentazione |
Se sei un costruttore di imbarcazioni o un integratore di sistemi, i nostri esperti Raymarine possono collaborare con il tuo reparto tecnico per progettare un sistema YachtSense. Per parlare con un esperto YachtSense, compila il form e ti ricontatteremo al più presto. In caso di problema tecnico, contattaci qui.
