Radome Quantum Q24W

Dome radar a compressione di impulsi CHIRP 18" Quantum Q24W

Opzioni di prodotto
Radome Quantum Q24W
NSWGFA Interclub Tournament_2023
US Stabicraft shoot_The Cpatain_2022
US Stabicraft shoot_The Cpatain_2022
MetalCraft Marine Interceptor with Quantum Radar
Radar Quantum montato su uno strut

Caratteristiche principali

  • La versione solo Wi-FI consente un'installazione semplice e rapida
  • Lo scanner include un cavo di alimentazione da 10 m e può utilizzare i cavi esistenti tramite un adattatore venduto separatamente se utilizzato come upgrade
  • Consente un'eccellente rilevazione a corto raggio e dettagli dei bersagli migliorati con un raggio minimo di 6 m
  • Utilizza la compressione di impulsi CHIRP, garantendo una maggiore energia per ogni bersaglio, con conseguente acquisizione di immagini di qualità superiore a lungo raggio

Elenco componenti del modello Quantum Q24W


Quantum Q24W modello Wi-Fi 18" solo con cavo di alimentazione da 10 m

SKU: E70344
Quantum Q24W modello Wi-Fi 18" solo con cavo di alimentazione da 10 m
  • Modello solo Wi-Fi

  • Dotato solo di cavo di alimentazione da 10 m

Risorse Radome Quantum Q24W

Specifiche generali
Dimensioni: Diametro | Altezza

541,0 mm | 209,5 mm

Peso

5,6 kg

Alimentazione

12 V c.c. o 24 V c.c. nominali

Range tensione operativa

Minima: 10,8 V c.c. | Massima: 31,2 V c.c.

Consumo energetico

Modalità di trasmissione (max): 17 W | Modalità Standby: 7 W | Modalità di sospensione (si applica solo ai radar collegati via Wi-Fi): 2 W

Impermeabilità

IPX6

Intervallo temperatura operativa

Da -10 °C a +55 °C

Range di temperature di stoccaggio

Da -25 °C a +70 °C

Indicazioni di stoccaggio aggiuntive

Conservare in posizione verticale; non bloccare le aperture di ventilazione sul lato inferiore

Umidità

Fino al 95% a 35 °C

Massima velocità del vento

100 nodi

Scale di portata

1/16, 1/8, 1/4, 3/8, 1/2, 3/4, 1, 1,5, 2, 3, 4, 6, 8, 12, 16 e 24 miglia nautiche

Trasmettitore
Tipo

Trasmettitore a stato solido a banda X con tecnologia a compressione di impulsi

Frequenza di trasmissione

Da 9.354 MHz a 9.446 MHz

Potenza di uscita di picco

20 W

Duplexer

Circolatore

Ampiezza impulsi (3 dB)

Da 40 ns a 14,7 us

Lunghezze CHIRP

Da 400 ns a 22 us

Frequenza di ripetizione degli impulsi

Da 920 Hz a 5.900 Hz

Larghezza di banda CHIRP

Fino a 32 MHz

Modalità Standby

Rotazione Scanner - OFF | Trasmissione Scanner - OFF | Connessione Wi-Fi - ON

Ricevitore
Frequenza IF

26 MHz

Valore rumore

Meno di 4 dB

Antenna
Tipo

Patch array

Ampiezza fascio (nominale)

Orizzontale: 4,9° | Verticale: 20°

Polarizzazione

Orizzontale

Velocità di rotazione

24 rpm nominali

Tracciamento bersaglio
Tracciamento bersaglio

Tracciamento di 10 bersagli radar simultanei

Trasmettitore
Tipo

Trasmettitore a stato solido a banda X con tecnologia a compressione di impulsi

Banda CHIRP

Fino a 32 MHz

Modalità Standby

Rotazione scanner - OFF, Trasmissione scanner - OFF, Connessione Wi-Fi - ON

Duplexer

Circolatore

Frequenza di trasmissione

Da 9.354 MHz a 9.446 MHz

Frequenza di ripetizione degli impulsi

Da 920 Hz a 5.900 Hz

Lunghezze CHIRP

Da 400 ns a 22 µs

Ampiezza impulsi (3 dB)

Da 40 ns a 14,7 µs

Potenza di uscita di picco

20 W

Specifiche ambientali
Umidità

Fino al 95% a 35 °C

Indicazioni di stoccaggio aggiuntive

Conservare in posizione verticale; non bloccare le aperture di ventilazione sul lato inferiore

Impermeabilità

IPx6

Range di temperature di stoccaggio

Da -25 °C (-13 °F) a + 70 °C (158 °F)

Massima velocità del vento

100 nodi

Intervallo temperatura operativa

Da -10 °C (14 °F) a + 55 °C (131 °F)

Scale di portata

1/16, 1/8, 1/4, 3/8, 1/2, 3/4, 1, 1,5, 2, 3, 4, 6, 8, 12, 16 e 24 miglia nautiche

Tracciamento bersaglio
Tracciamento bersaglio

Tracciamento di 10 bersagli radar simultanei.

Conformità
Standard (Canada)

RSS238 Iss. 1, Certificato di accettazione tecnica

Norme (Unione Europea ed EFTA)

Direttiva sulle apparecchiature radio 2014/53/UE, Certificato di parere

Standard (Australia/Nuova Zelanda)

Dichiarazione di conformità ACMA, Livello di conformità 3

Standard (Stati Uniti)

47CFR FCC Parte 2 e Parte 80, Certificato di approvazione

Antenna
Tipo

Patch array

Ampiezza fascio (nominale)

Orizzontale: 4,9°, Verticale: 20°

Polarizzazione

Orizzontale

Velocità di rotazione

24 rpm nominali

Ricetrasmettitore
Valore rumore

Meno di 4 dB

Frequenza IF

26 MHz

Caratteristiche fisiche
Diametro

541,0 mm (21,3 in)

Peso

5,6 kg (12,35 lb)

Altezza

209,5 mm (8,25 in)

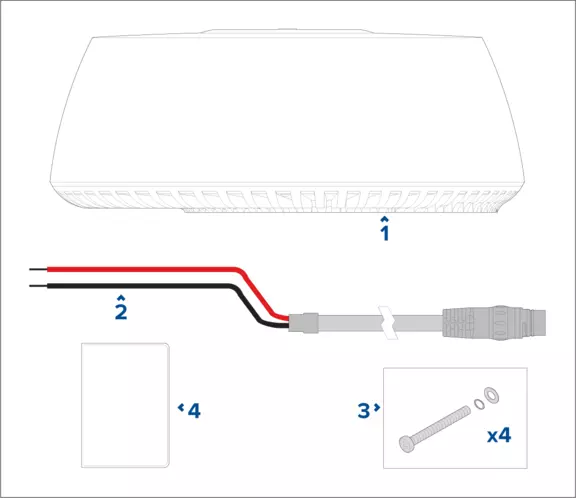

What's in the box illustration
Contenuto della confezione


1

Radome Quantum

2

10 m (32,8 piedi) Cavo alimentazione

3

Viti di montaggio M8 con rondelle a molla e rondelle piatte x4

4

Documentazione
