ApprofondisciUn avanzato sistema di monitoraggio termico marino con funzionalità di allarme acustico e visivo, perfettamente integrabile con i chartplotter Raymarine.
Il sistema di monitoraggio termico FLIR MTMS controlla le apparecchiature critiche sulla tua imbarcazione, tra cui motori, collettori di scarico e cuscinetti, per individuare eventuali problemi e evitare che tu rimanga bloccato in acqua. MTMS si integra con i chartplotter Raymarine e invia avvisi acustici e visivi quando la temperatura delle parti della macchina supera le soglie preimpostate.
La tecnologia MSX® di FLIR, che combina immagini delle telecamere visibili e termiche, garantisce che le immagini del MTMS siano più facili da comprendere rispetto alle sole immagini termiche.

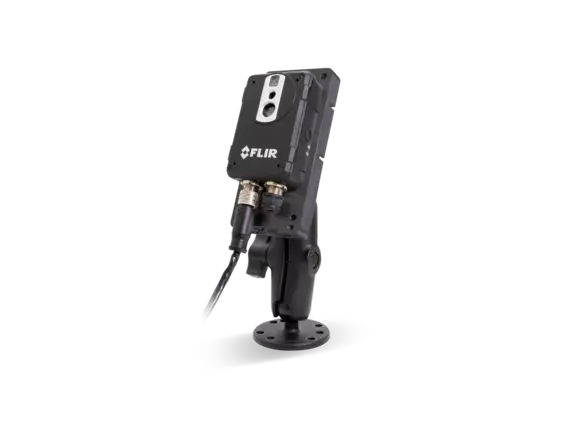

Tutti i sistemi FLIR MTMS vengono forniti con una staffa di raffreddamento e un iniettore DC PoE, oltre a un cavo da RayNet a RJ45 e un cavo da M12X a RJ45. Scegli la staffa di montaggio One-Ball Joint (70375 R) o la staffa di montaggio Two-Ball Joint (261-2319-00) per l'installazione.

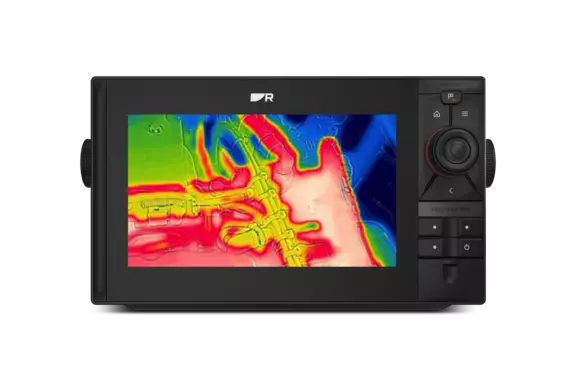

Si integra direttamente con i chartplotter Raymarine chartplotter o PC

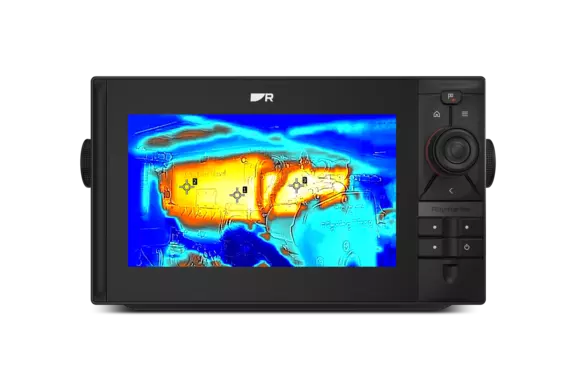

Imposta avvisi acustici e visibili per in caso di temperatura elevata

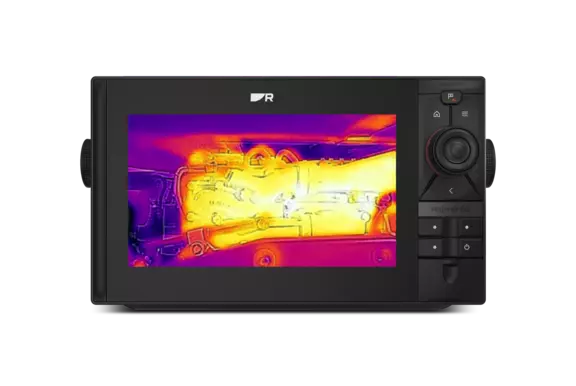

La tecnologia MSX permette il monitoraggio ambientale visivo e termico simultaneo
| Imaging & Dati ottici | |
|---|---|
| Risoluzione IR | 80 × 60 pixel |
| Sensibilità termica/NETD | <0,10°C @ +30°C (+86°F) / 100 mK |
| Campo visivo (FOV) | 48° × 37° |
| Messa a fuoco | Fisso |
| Dati del rilevatore | |
|---|---|
| Tipo di rilevatore | Focal Plane Array (FPA), microbolometro non raffreddato |
| Banda spettrale | 7.5–13 μm |
| Telecamera visiva | |
|---|---|
| Fotocamera digitale integrata | 640 × 480 |
| Fotocamera digitale, campo visivo | Si adatta alla lente IR |
| Sensibilità | Minimo 10 Lux senza illuminatore |
| Misurazione | |
|---|---|
| Intervallo di temperatura dell'oggetto | Da -10°C a +150°C (da14°F a 302°F) |
| Accuratezza | ±2°C (±3,6°F) o ±2% della lettura (da +10 a +100C a da +10 a +35 amb) |
| Analisi della misurazione | |
|---|---|
| Spotmeter | 6 |
| Area | 6 campi con max/min/media |
| Rilevazione automatica caldo/freddo | Valore e posizione della temperatura min/max mostrati nel riquadro |
| Preset di misurazione | Sì |
| Correzione della trasmissione atmosferica | Automatica, basata sugli input per distanza, temperatura atmosferica e umidità relativa |
| Correzione della trasmissione ottica | Automatica, basata sui segnali dei sensori interni |
| Correzione dell’emissività | Variabile da 0,01 a 1,0 |
| Correzione della temperatura apparente riflessa | Automatica, basata sulla temperatura riflessa in ingresso |
| Correzione ottica/finestre esterne | Automatica, basata sui valori di trasmittanza e temperatura delle ottica/finestra IR |
| Correzioni di misura | Parametri globali dell'oggetto |
| Allarme | |
|---|---|
| Funzioni di allarme | Allarmi automatici su qualsiasi funzione di misurazione selezionata. È possibile impostare un massimo di 5 allarmi. |
| Uscita allarme | Output digitale, archiviazione immagini, invio file (ftp), e-mail (SMTP), notifica |
| Setup | |
|---|---|
| Tavolozze colori | Tavolozze colori (BW, BW inv, Iron, Rain) |
| Comandi di configurazione | Data/ora, Temperatura °C/°F |
| Interfaccia web | Sì |
| Memorizzazione immagini | |
|---|---|
| Supporti di archiviazione | Memoria integrata per memorizzazione immagini |
| Modalità di memorizzazione delle immagini | IR, visivo, MSX |
| Formati file | JPEG+FFF |
| Ethernet | |
|---|---|
| Ethernet | Controllo, risultato e immagine |
| Ethernet - Tipologia | 100 Mbps |
| Ethernet - Standard | IEEE 802.3 |
| Ethernet - Tipo connettore | M12 a 8 pin codificato X |
| Ethernet - Streaming video | Sì |
| Ethernet - Alimentazione | Alimentazione Power over Ethernet, PoE IEEE 802.3af classe 0 |
| Ethernet - Protocolli | Ethernet/IP, Modbus TCP, TCP, UDP, SNTP, RTSP, RTP, HTTP, ICMP, IGMP, sftp, SMTP, SMB (CIFS), DHCP, MDNS (Bonjour) |
| Interfaccia Elettronica Marina | |
|---|---|
| Chartplotter | Compatibile con PC e chartplotter Raymarine collegati in rete |
| Streaming immagini | |
|---|---|
| Formati streaming immagini | Motion JPEG, MPEG, H.264 |
| Risoluzione streaming immagini | 640 × 480 |
| Modalità immagine | Termica, visiva, MSX (immagine IR con presentazione migliorata dei dettagli) |
| Regolazione automatica dell’immagine | Continuo |
| Sistema di alimentazione (iniettore PoE) | |
|---|---|
| Alimentazione esterna | 12/24VDC, 2 W continuo/ 3,1 W max assoluto |
| Connettore alimentazione esterna | Collegamento a vite (12V/0V/Telai) |
| Intervallo di tensione consentito | 9–36VDC |
| Specifiche ambientali | |
|---|---|
| Intervallo temperature di esercizio | Da 0°C a +50°C (da 32°F a +122°F) |
| Intervallo temperature di stoccaggio | Da -40°C a +70°C (da -40°F a +158°F) IEC 68-2-1 e IEC 68-2-2 |
| Umidità (esercizio e stoccaggio) | IEC 60068-2-30/24 h 95% di umidità relativa tra +25°C e +40°C (da +77°F a +104°F)/ 2 cicli |
| EMC | EN 61000-6-2:2001 (Immunità) EN 61000-6-3:2001 (Emissione) FCC 47 CFR Part 15 Classe B (Emissione) EN 60945: 2002 |
| Protezione | IP67 (IEC 60529) |
| Urti | 25 g (IEC 60068-2-29) |
| Vibrazione | 2 g (IEC 60068-2-6) EN 60945:2002 |
| Protezione contro l'ignizione | EN 28845:1993 |
| Dati fisici | |
|---|---|
| Dimensioni della telecamera (L × W × H) | 54 × 25 × 79 mm (2,1 x 1 x 3,1 in.) senza connettori 54 × 25 × 95 mm (2,1 x 1 x 3,7 in.) con connettori |
Con la telecamera FLIR MTMS sono fornite le seguenti componenti:
| 1 | Termocamera FLIR MTMS |
| 2 | Staffa di raffreddamento (R70491) |
| 3 | Iniettore c.c. PoE 12/24V (4113746) |
| 4 | Bullone esagonale da 1 x 1/4" - 20 x 30 mm (necessario per il montaggio della staffa di raffreddamento sulla staffa di montaggio opzionale con giunto a sfera: R70375) |
| 5 | 4 viti n. 6 x 25 mm (necessarie per il montaggio a superficie della staffa di raffreddamento / gruppo telecamera) |
| 6 | 4 viti torx PT 22x8 T6 (necessarie per installare la staffa di raffreddamento sulla termocamera) |
| 7 | 4 x bulloni esagonali 10-32UNF da 1/2" (necessari per montare la staffa di raffreddamento alla staffa di montaggio opzionale a due sfere: 261-2319-00) |
| 8 | Cavo Ethernet 5 m (16,4 ft) (M12 x—codificato a RJ45) (necessario per il collegamento della termocamera all'iniettore PoE) |
| 9 | 3 m (9,84 piedi) di cavo adattatore da RayNet a RJ45 (necessario per collegare l'iniettore PoE al display multifunzione Raymarine o allo switch di rete Raymarine) |
| 10 | Cacciavite Torx T6 |
| 11 | Documentazione |
Capitani e armatori cercano soluzioni per ridurre al minimo il rischio di incendi delle batterie agli ioni di litio: scopri come il sistema FLIR MTMS fornisce il perfetto sistema di allarme visivo e acustico...
