Más informaciónPantallas de rendimiento de 7 y 9 pulgadas. Lo último en instrumentación para embarcaciones con opciones de montaje vertical y horizontal y un único cable de datos y alimentación para facilitar la instalación.
Las pantallas de rendimiento Alpha son nuestras pantallas de datos marinos más versátiles. Los instrumentos con pantalla táctil de gran luminosidad y amplios ángulos de visión ofrecen una excelente visibilidad desde cualquier lugar a bordo. Las amplias opciones y widgets del panel de control de Alpha hacen que los datos importantes de navegación y motor sean fáciles de interpretar de un vistazo.
Ganador del prestigioso premio Dame, el jurado de expertos del sector náutico ha declarado lo siguiente; «Estamos impresionados con el rendimiento del Alpha Performance Display System teniendo en cuenta su precio inferior al previsto, ya que permite que más usuarios puedan acceder a datos de navegación en pantalla grande de alta resolución».
Con el lanzamiento de Alpha 3.0, los navegantes pueden beneficiarse ahora de una nueva y fascinante función: el control del piloto automático. Las pantallas grandes, llamativas y brillantes de Alpha facilitan la visualización de los controles del piloto automático, tanto en cubierta como en el mástil y el timón.
Una pareja perfecta. Conecte la pantalla Alpha Performance que ya tiene a su sistema de piloto automático Evolution para disponer de acceso instantáneo a todos los modos de funcionamiento.
Utilice su Display Alpha Performance como parte de una red que incluye un chartplotter Axiom conectado y visualice sus datos de navegación, los controles del piloto automático y los sistemas de la embarcación con una claridad impresionante.
Pantallas gráficas de instrumentos de diseño intuitivo, destinadas a mejorar el conocimiento táctico y facilitar una mejor toma de decisiones en el agua.
La pantalla dinámica de rendimiento del viento proporciona un zoom automático a la parte más importante de la pantalla de instrumentos en función de la dirección del viento.
Optimiza tu rendimiento de navegación con el modo SailPoint™. El modo SailPoint te proporciona una referencia visual del ángulo de viento objetivo, para que alcances tu máximo VMG en ceñida o en popa. Mira el vídeo para obtener más información.
Las pantallas de rendimiento Alpha son instrumentos complementarios para los chartplotters Raymarine Axiom. Un simple cable Ethernet RayNet entre Axiom y la pantalla Alpha permite a Alpha acceder a los transductores conectados a Axiom y a los dispositivos NMEA2000/SeaTalk NG.
Una vez emparejado con una red Axiom, puede personalizar y configurar su pantalla Alpha para convertirla en un potente instrumento de navegación y datos del motor.
Elija la pantalla de 7" o 9" o utilice ambos tamaños como parte de una red conectada con un chartplotter Axiom. Los cables de alimentación y de red se venden por separado.
Pantalla de instrumentos de navegación de 7" de gran luminosidad y contraste
El cable de alimentación se vende por separado
Pantalla de instrumentos de navegación de 9" de gran luminosidad y contraste
El cable de alimentación se vende por separado

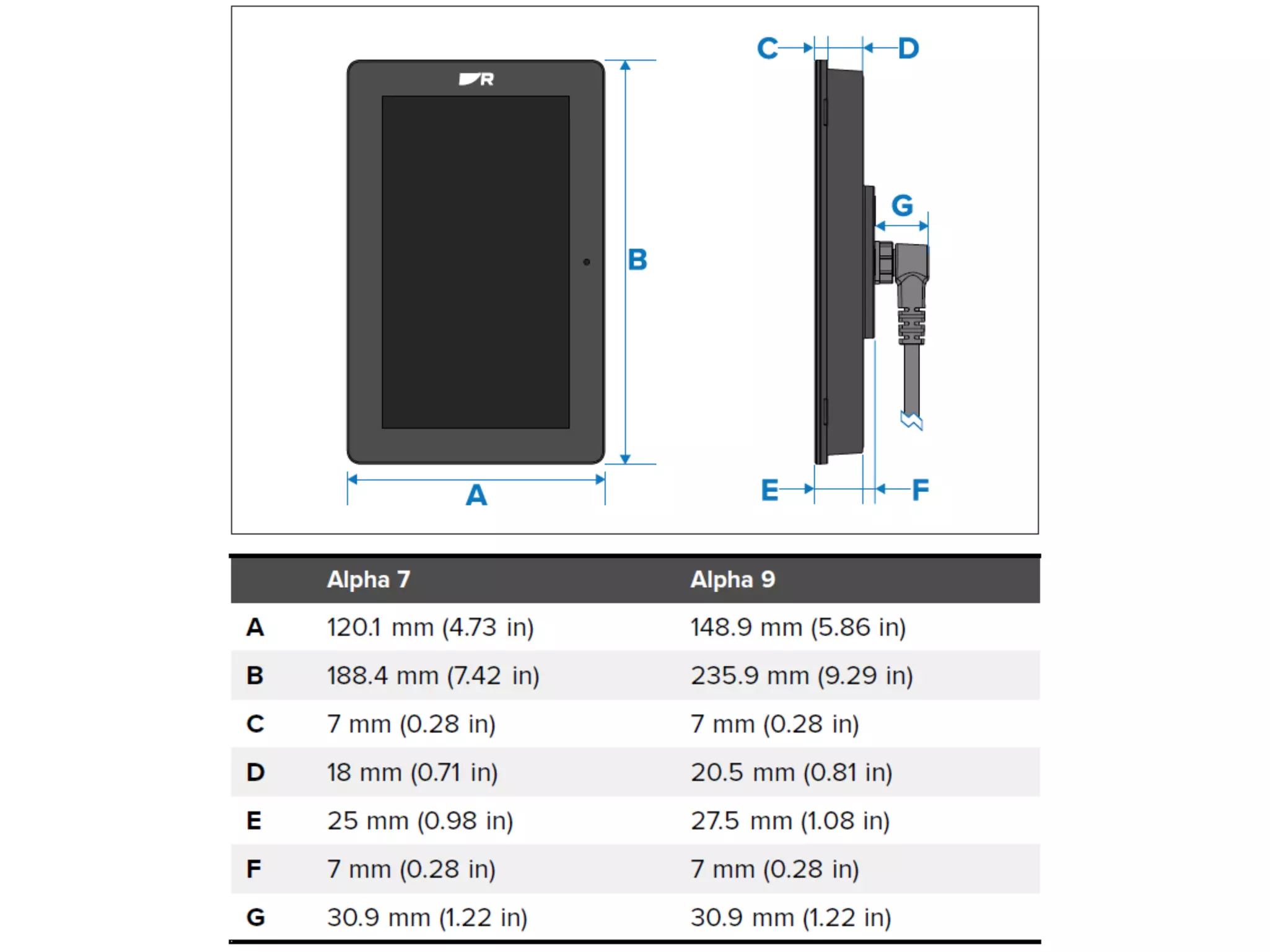

| Características físicas | |
|---|---|
| Anchura | Pantalla Alpha de 7": 120,1 mm (4,72 pulgadas) Pantalla Alpha de 9": 148,9 mm (5,86 pulgadas) |
| Altura | Pantalla Alpha de 7": 188,4 mm (7,42 pulgadas) Pantalla Alpha de 9": 235,9 mm (9,29 pulgadas) |
| Profundidad | Pantalla Alpha de 7": 32 mm (1,26 pulgadas) Pantalla Alpha de 9": 34 mm (1,34 pulgadas) |
| Distancia de separación del port | 5,71 mm (0,22 pulgadas) |
| Peso | Pantalla Alpha de 7": 0,72 kg (1,59 lbs) Pantalla Alpha de 9": 1,18 kg (2,60 lbs) |
| Alimentación | |
|---|---|
| Tensión nominal de alimentación | 12/24 V CC |
| Gama de tensiones de funcionamiento | 10,8 V a 32 V CC |
| Corriente | Pantalla Alpha de 7": 0,84 A (nominal) @ 12 V CC / 0,43 A (nominal) @ 24 V CC Pantalla Alpha de 9": 1,02 A (nominal) @ 12 V CC / 0,52 A (nominal) @ 24 V CC |
| Consumo de energía | Pantalla Alpha de 7": 10 W (máximo) Pantalla Alpha de 9": 12 W (máximo) |
| Clasificación de los fusibles en línea | 8 A |
| Interruptor térmico | 8 A |
| Red | |
|---|---|
| Axiom | Las pantallas de rendimiento Alpha necesitan un chartplotter Axiom para funcionar. |
| Conexiones de datos | 1 conector en cadena. 1 conector de alimentación / Ethernet RayNet |
| Especificaciones ambientales | |
|---|---|
| Intervalo de temperatura de funcionamiento | De -25 °C a +55 °C (de -13 °F a +131 °F) |
| Intervalo de temperatura de almacenamiento | De -30 °C a +70 °C (de -22 °F a +158 °F) |
| Humedad relativa | 93 % máx. |
| Grado de estanqueidad | IPx6 y IPx7 |
| Display | |
|---|---|
| Pantalla del display | Pantalla Alpha de 7": 7" IPS TFT LCD Pantalla Alpha de 9": 9" IPS TFT LCD |
| Brillo / Luminancia | 1500 nits / 1500 cd/m2 |
| Ángulos de visión | Vertical: 85 + / 85 + Horizontal: 85 + / 85 + |
| Resolución | Pantalla Alpha de 7": 1024 (H) x 600 (V) Pantalla Alpha de 9": 1280 (H) x 720 (V) |
| PPI (píxeles por pulgada) | Pantalla Alpha de 7": 170 PPI Pantalla Alpha de 9": 163 PPI |
| Color | Color de 24 bits (16,7 millones de colores) |
| Frecuencia de actualización | 60 Hz |
| Homologaciones | |
|---|---|
| Europa, Australia y Nueva Zelanda | EN 60945:2002 |
| Canadá | ICES-003 |
| USA | CFR47 Parte 15 |
| Japón / China | Sección E10 del SIGC |
| Marcado de productos | UKCA CE Australian Tick Directiva WEEE Industry Canada |
Las siguientes piezas se suministran con las pantallas Alpha de 7" y 9".
| 1 | Pantalla de rendimiento serie Alpha |
| 2 | Tapa protectora |
| 3 | Junta estanca |
| 4 | Documentación |
| 5 | 4 espárragos roscados, M4 x 40 mm |
| 6 | 4 tuercas de mariposa |
| 7 | * Se suministra solo con Alpha 7: 2 soportes de montaje |
| 8 | * Se suministra solo con Alpha 9: 2 soportes de montaje |
| Descargar manual | Descargue aquí los manuales, las declaraciones de conformidad y las plantillas de montaje de Alpha Performance Display. |
Conecte su Alpha Performance Display con un único cable tanto para la alimentación como para los datos, lo que significa menos cables que pasar por el mástil y la cubierta. Disponible en varias longitudes para adaptarse a su embarcación.
Conecte hasta 4 pantallas Alpha Performance en cadena para crear la visualización de datos definitiva. Los cables en cadena están disponibles en dos longitudes y se fijan perfectamente a la parte posterior de cada pantalla.
Soportes de montaje en mástil para display Alpha Performance de 9". Disponible en configuraciones horizontal doble, vertical simple y horizontal simple. Estructura ligera y robusta de aluminio para una mayor durabilidad.
Soportes de montaje en mástil para display Alpha Performance de 7". Disponible en configuraciones horizontal doble, vertical simple y horizontal simple. Estructura ligera y robusta de aluminio para una mayor durabilidad.
