En savoir plusUnité de commande d'actionneur de pilote automatique Evolution pour entraînements rotatifs, mécaniques linéaires et hydrauliques de type 1

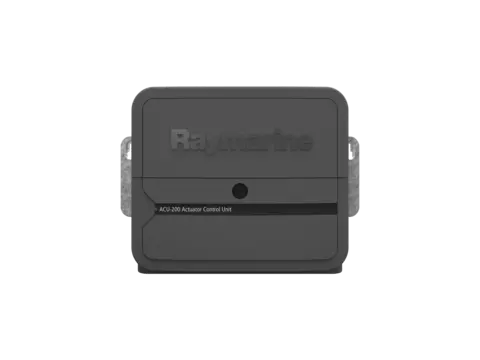

L'ACU-200 (unité de commande d'actionneur) est un composant clé des systèmes de pilote automatique Evolution. L'ACU-200 abrite l'alimentation principale et les composants électroniques d'entraînement pour une connexion directe au système de pilotage et à la source électrique 12 V CC de votre navire. Associez cette ACU à un capteur EV-1, un pupitre de commande de pilote automatique et un entraînement mécanique rotatif, mécanique linéaire ou hydraulique de type 1 pour créer un système de pilote automatique complet.
Pilote automatique pour bateaux à moteur de taille moyenne à grande avec pilotage hydraulique
Pilote automatique pour voiliers de taille moyenne à pilotage mécanique
Commande de pilote automatique pour bateaux à pilotage hydraulique 80-230 CC (4,9 - 14,0 po3)
Entraînement rotatif électrique de pilote automatique pour les navires avec un déplacement allant jusqu'à 11 000 kg (24 000 lb)
Entraînement automatique linéaire pour les bateaux avec un déplacement jusqu'à 11 000 kg (24 000 lb)
Capteur central de pilote automatique Evolution pour les systèmes de direction traditionnels
Pupitre de commande du pilote automatique Evolution avec bouton poussoir intuitif conçu pour les installations de voilier
Pupitre de commande du pilote automatique Evolution. Boutons-poussoirs et commande rotative conçue pour les installations de bateau à moteur
| Sortie | |
|---|---|
| Sortie d’embrayage d’entraînement | Jusqu’à 2.0 A en continu, sélectionnable 12/24 V |
| Sortie courant d’entraînement | 15 A continu maximum à la tension d’alimentation |
| Caractéristiques physiques | |
|---|---|
| Dimensions | Largeur : 285 mm (11.2"), hauteur : 211,5 mm (8.3"), profondeur : 64,5 mm (2.5") |
| Poids | 2,2 kg (4.84 lbs) |
| Caractéristiques environnementales | |
|---|---|
| Humidité relative | 93 % max. |
| Niveau d’étanchéité | Résistant aux gouttes |
| Température de stockage | -30 °C à +70 °C (-22 °F à 158 °F) |
| Température de fonctionnement | -20 °C à 55 °C (-4 °F à 131 °F) |
| Conformité | |
|---|---|
| Normes | Europe : 2004/108/CE, Australie et Nouvelle-Zélande : C-Tick, Niveau de conformité 2 |
| Alimentation | |
|---|---|
| Consommation électrique (veille) - alimentation électrique principale | 300 mA (12/24 V) |
| Puissance de sortie vers le bus SeaTalkng | 3 A @ 12 V (protégé par fusible à 3 A) |
| Consommation électrique (veille) - bus SeaTalkng | 20 mA (12 V) |
| Tension d’alimentation nominale | 12/24 V CC |
| Plage de tensions de fonctionnement | 10,8 V CC à 31,2 V CC |
| Valeur LEN (valeur d’équivalence de charge NMEA 2000) | 1 |
| 1 | Unité ACU |
| 2 | Sonde / capteur d'angle de gouvernail de référence (fourni(e) avec des packs de systèmes spécifiques uniquement) |
| 3 | Attaches de câbles |
| 4 | Vis de fixation |
| 5 | Documentation |
